Özelleştirilmiş Büyük Boy Serisi İtme küresel silindir yatağı Üretici, Fabrika

Büyük Boy Serisi

Büyük Boy Seri Eksenel Oynak Makaralı Rulman Önemli eksenel yükleri yönetirken aynı zamanda radyal kuvvetleri de karşılayabilecek şekilde tasarlanmış özel, ağır hizmet tipi bir döner bileşendir. Bu rulman serisi, makaraların rulman eksenine belirli bir açıyla eğildiği ve yükün tanımlanmış bir temas açısıyla bir yuvarlanma yolundan diğerine iletilmesine olanak tanıyan bir yuvarlanma yolu geometrisine sahiptir. Makaraların küresel konturu ve mahfaza rondelasının buna karşılık gelen kavisi, bu rulmanların kendi kendine hizalanmasını sağlar; bu, iç sürtünmeyi artırmadan şaft sapmasını veya montaj yanlış hizalamalarını telafi edebilecekleri anlamına gelir. Yüksek saflıkta rulman çeliğinden üretilen ve genellikle işlenmiş pirinç veya çelik kafeslerle donatılan bu büyük ölçekli üniteler, yüksek torklu, düşük ila orta hızlı endüstriyel ortamlarda mekanik bütünlüğün korunması için gereklidir.

Sorgu Gönder

İTİÇİ KÜReSEL MERDbirNE · AĞIR HİZMET · KENDİNDEN HİZALANAN

Büyük Boy Serisi

Büyük Boy Serisi Thrust Spherical Roller Bearing

200 mm'den 1000 mm'ye kadar delik çapı · birleşik yük desteği · olağanüstü itme kapasitesi

Kendi Kendine Hizalama Yeteneği

İç tasarım, mil ile yuva arasında açısal yanlış hizalamaya izin vererek silindirlere kenar yüklenmesini önler.

Yüksek Eksenel Yük Yoğunluğu

Makaralar ve yuvarlanma yolları arasındaki geniş temas alanı, ağır hizmet tipi dikey ve yatay şaftlarda aşırı itme kapasitelerini destekler.

Kombine Yükleme Desteği

Standart eksenel rulmanların aksine, oynak makaralı konfigürasyon, eşzamanlı eksenel yükün %55'ine kadar radyal yükleri taşıyabilir.

Termal Kararlılık

Özel olarak tasarlanmış iç boşluklar ve özel yüzey kaplamaları tutarlı bir yağlama filminin oluşumunu kolaylaştırarak sürekli çalışma sırasında ısı oluşumunu azaltır.

Ürün özellikleri

Malzeme Bileşimi GCR15SiMn / GCr15 Yüksek Karbonlu Kromlu Çelik

Delik Çapı Aralığı 200mm - 1000mm (Büyük Ebat Kategorisi)

Kafes Tipi İşlenmiş Pirinç (M) / Çelik Tipi (J)

Hassas Sınıf P6 / P5 / P4 (ISO Standardı)

Çalışma Sıcaklığı -30°C ila 200°C (yağlayıcıya ve ısıl işleme bağlı olarak)

Yağlama Yağ Banyosu / Sirkülasyon Yağı / Yüksek Basınçlı Gres

Birincil uygulama senaryoları

Hidroelektrik Enerji Üretimi

Dönen düzeneğin ağırlığını desteklemek için dikey jeneratörlerde ve türbin itme bloklarında kullanılır.

Ekstraktif Metalurji

Ağır titreşim ve eksenel şokların meydana geldiği kırıcılara, pülverizatörlere ve döner fırınlara entegre edilir.

Gemi Mühendisliği

Büyük deniz gemilerinde pervane itme bloklarının ve ağır hizmet güverte makinelerinin desteklenmesi.

Ağır Kaldırma Ekipmanları

Statik ve dinamik yükler altında yüksek yapısal sağlamlık gerektiren vinç pivotlarında ve petrol sondaj fırdöndülerinde kullanılır.

◆

Depolama ve Muhafaza

Rulmanlar, dahili deformasyonu önlemek için orijinal VCI (Buhar Korozyon Önleyici) ambalajında yatay konumda saklanmalıdır. Depolama alanı sabit bir sıcaklık ve %60 veya daha düşük bağıl nem sağlamalıdır. Yüzey oksidasyonunu önlemek için kurulum anına kadar ünitenin ambalajını açmaktan kaçının.

■

Kurulum ve Yağlama Gereksinimleri

Montaj Gücü Rulmanın mil omzuna eşit şekilde oturmasını sağlamak için büyük boyutlu kurulumlarda hidrolik somunlar veya endüksiyonlu ısıtıcılar kullanın.

Hizalama Doğrulaması Rulman kendi kendine hizalanırken, optimum yük dağılımını sağlamak için tasarım sınırını aşan (tipik olarak 1° ila 3°) aşırı eğimin düzeltilmesi gerekir.

Yağlayıcı Seçimi Ağır baskı altında silindirler ve yuvarlanma yolları arasında bir ayırma tabakası sağlamak için yüksek viskoziteli yağlar veya Aşırı Basınç (EP) katkı maddeleri içeren gresler kullanın.

İlk Çalıştırma Tam operasyonel yük uygulamadan önce yağlayıcının büyük silindir seti boyunca dolaşmasını sağlamak için yavaş bir dönüş "alıştırma" dönemi gerçekleştirin.

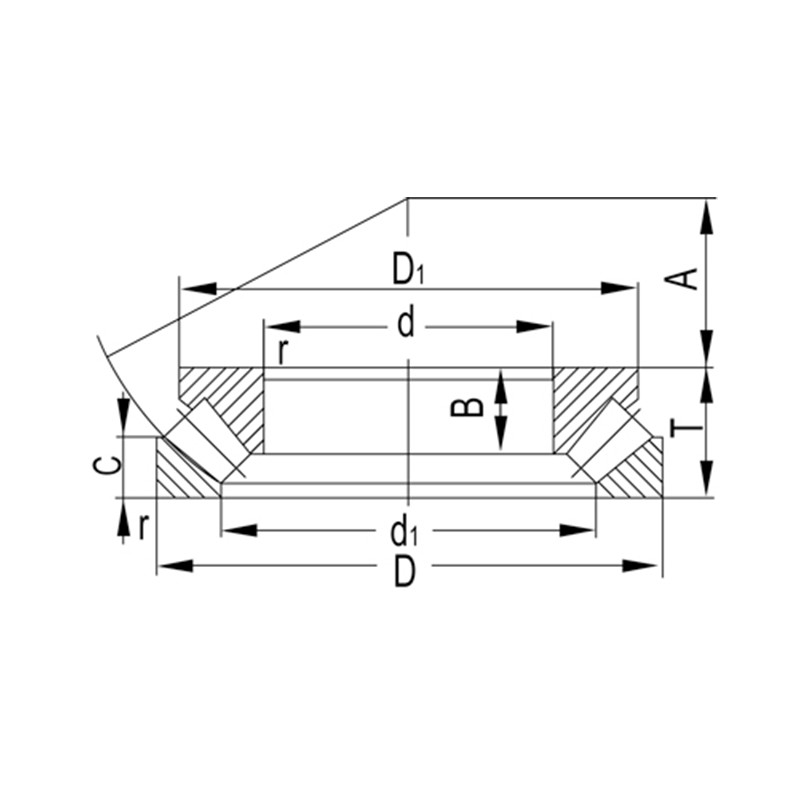

Tanım	birna Boyutlar (mm)									Temel Yük Değerleri(KN)		Sınırlı Hız (rpm)		Ağırlık
Tanım	d	D	T	d1	D1	B	Ç	A	r(dak)	Dinamik(Cr)	Statik(Kor)	Gres	Yağ	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
