Seri 33200 konik makaralı rulmanlar ağır hizmet tipi ve yüksek hassasiyetli uygulamalarda yaygın olarak kullanılan bir yatak tipidir. Bu tür bir yatak bir iç halkadan, bir dış halkadan, silindirlerden ve bir kafesten oluşur ve mükemmel yük taşıma kapasitesine ve aşınma direncine sahiptir. Tasarımı, rulmanın çalışma sırasında radyal ve eksenel yüklere dayanmasına izin verir ve otomobillerde, mühendislik makinelerinde, demiryollarında ve diğer alanlarda kullanım için uygundur. 33200 serisinin konik silindirleri daha büyük bir temas alanı sağlar, böylece yük taşıma kapasitesini ve operasyonel stabiliteyi iyileştirir. Bu rulman serisi genellikle yüksek kaliteli alaşım çelikten yapılmıştır ve mükemmel ısı direncine ve korozyon direncine sahiptir ve sert çalışma ortamlarında güvenilirliklerini sağlar. Ayrıca, 33200 serisi rulmanların standart tasarımı, değiştirme ve bakımı kolaylaştırır ve kullanım maliyetlerini azaltır. .
. 33200 Serisi Konik Silindir Yatağı çeşitli endüstriyel ve mekanik uygulamalar için uygun yüksek performanslı, yüksek hassasiyetli bir yuvarlanma yatağıdır. Tasarımı, yüksek yüklere dayanacak ve düzgün çalışmaya dayanacak radyal ve eksenel yük kapasitesini birleştirir. Bu rulman serisi otomotiv, endüstriyel ekipman, havacılık, enerji ve diğer alanlarda yaygın olarak kullanılmaktadır.
1. Süper yük kapasitesi
Optimize edilmiş silindir ve kaburga temas tasarımı, yük dağılım homojenliğini artırır ve dinamik yük kapasitesini standart yataklara kıyasla% 20 artırır.
Şok yükü ve titreşim ortamları (madencilik makineleri, ağır kamyonlar gibi) için uygundur.
2. Uzatılmış hizmet ömrü
Özel ısıl işlem süreci (karbonitriding teknolojisi) yüzey sertliğini (HRC 60) arttırır ve yorgunluk ömrünü%30 artırır.
Pas geçirmez kaplama seçenekleri (fosfat veya çinko kaplama gibi) nemli veya aşındırıcı ortamlar için uygundur.
3. Hassas çalışma ve düşük enerji tüketimi
ISO P5 seviye doğruluğu (isteğe bağlı P4) sürtünme kaybını azaltır ve ekipmanın enerji tasarrufu%15'e kadar tasarruf etmesine yardımcı olur.
Yüksek hassasiyetli iletim gereksinimlerini (takım tezgahı işleri gibi) karşılamak için ayarlanabilir ön yük tasarımı.
4. Çok işlevli uyarlanabilirlik
Ana akım markalar ve değiştirilebilir modellerle uyumlu imparatorluk ve metrik boyutlar (33205, 33206, 33212, vb.) Sağlayın.
Özelleştirmeyi destekleyin (contalar, gres, malzemeler).
Uygulama alanları
Otomotiv Endüstrisi: Otomotiv Diferansiyeller, Şanzımanlar, Motorlar vb. İçin kullanılır.
Endüstriyel Makineler: Takım tezgahları, konveyör bantları, pompalar, fanlar vb. Gibi
Enerji ekipmanı: jeneratörler, türbinler, kompresörler, vb.
Havacılık ve Uzay: Uçak motorları ve iniş dişlileri gibi temel bileşenler için kullanılır.
Ev Aletleri: Çamaşır makineleri, buzdolapları, klimalar vb.
Ürün Parametreleri

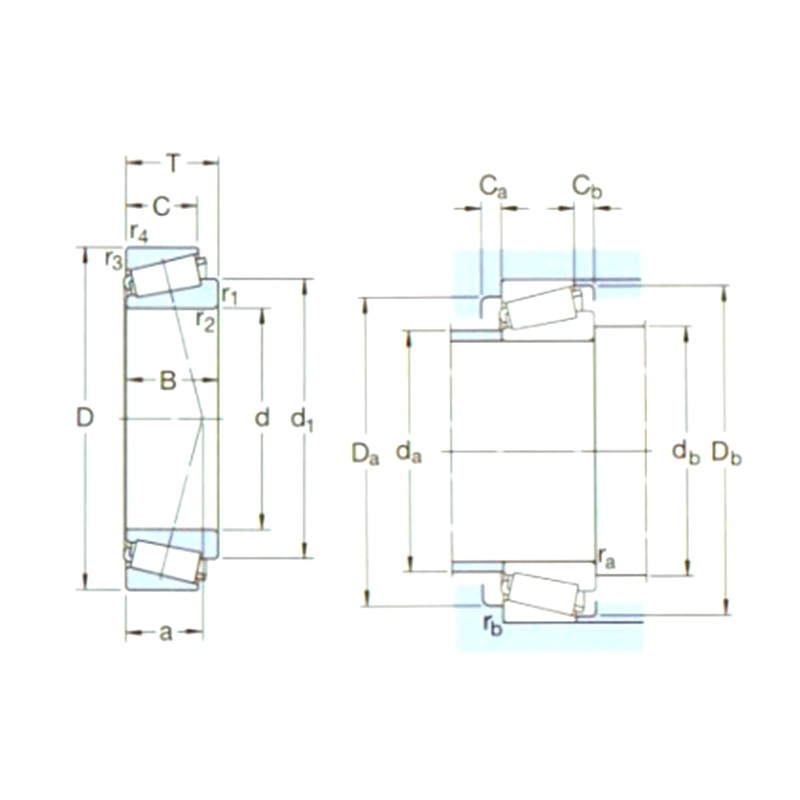

| Belirleme | AnA boyutlar （mm） | Temel Yük DeğerlenDirmeleri （KN） | Pu | Hız Derecelendirmeleri （RPM） | Ağırlık (kg) | ISO335 | Boyutlar （mm） | Abutment ve fileto boyutları （mm） | Değer | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | B | DYC (CR) | STC (COR) | Hız Derecelendirmeleri | Sınırlayıcı Hız | Boyutlar (ABMA) | d | D1 ～ | B | C | R1,2 (dak) | R3,4 (dak) | a | DA (Max) | DB (Min) | DA (Min) | DA (Max) | DB (Min) | CA (Min) | CB (Min) | RA (Max) | RB (Maks) | e | Y | Yo | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2de | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2de | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2de | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3de | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3de | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3de | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1,60 | 3EE | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2.05 | 3EE | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213tn9/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2.05 | 3EE | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2.10 | 3EE | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3EE | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3EE | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3EE | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3Fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3Fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332j2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
