LM Serisi Standart Doğrusal Sürgülü Yatak çeşitli mekanik ve otomasyon ekipmanlarında yaygın olarak kullanılan yüksek performanslı bir doğrusal hareket bileşenidir. Bu rulman serisi yüksek kaliteli çelikten yapılmıştır ve mükemmel aşınma direncine ve korozyon direncine sahiptir ve yüksek yüklere ve hızlara dayanabilir. Yapısal tasarımı kurulumu kolaylaştırır ve doğrusal hareketin düzgünlüğünü ve doğruluğunu sağlamak için çeşitli kılavuz ray sistemleriyle uyumludur. LM serisi rulmanlarının iç ve dış halkaları hassas işlenir ve sürtünmeyi azaltmak ve çalışma verimliliğini artırmak için yüksek kaliteli toplarla eşleştirilir. Buna ek olarak, bu rulman serisi iyi sıcaklık uyarlanabilirliğine ve kirlilik önleme özelliklerine sahiptir ve zorlu ortamlarda çalışmak için uygundur. Endüstriyel otomasyon, robotlar, CNC takım tezgahları ve diğer alanlar için ideal seçimlerdir. Makul bakım ve bakım yoluyla, LM serisi rulmanlarının servis ömrü önemli ölçüde uzatılabilir, bu da ekipmanın sabit çalışmasını sağlayabilir. .
. LM Serisi Otomatik Şanzıman Standart Doğrusal Top Yatak zorlu endüstriyel uygulamalarda pürüzsüz, hassas doğrusal hareket için tasarlanmıştır. Otomatik sistemlerde kritik bir bileşen olarak, doğrusal yataklarımız minimum sürtünme ile olağanüstü performans sağlar.
| Parametre | Spesifikasyon |
|---|---|
| Malzeme | Yüksek karbonlu krom yatak çelik |
| Yük kapasitesi | Dinamik: 1.96kn, statik: 3.92kn |
| Çalışma sıcaklığı | -20 ° C ila 120 ° C |
| Hassas sınıf | P0, P6, P5 mevcut |
| Standart Boyutlar | LM6UU - LM50UU |
| Mühür tipi | Çift korumalı veya kauçuk kaplı seçenekler |
Bizim LM serisi doğrusal bilyalı rulmanlar yaygın olarak kullanılır:
Geleneksel doğrusal yataklarla karşılaştırıldığında, LM Serisi Otomatik Şanzıman Standardı Teklifler:
. LM serisi doğrusal hareket rulmanları standart şaft ile uyumludur ve çoğu OEM doğrusal yatak ünitesinin yerini alabilir. Rulmanlar özelliğimiz:
LM6UU'dan LM50UU'ya standart boyutlarda mevcuttur. Özel uygulamalar için özel yapılandırmalar Otomatik Şanzıman Sistemleri ve endüstriyel otomasyon.

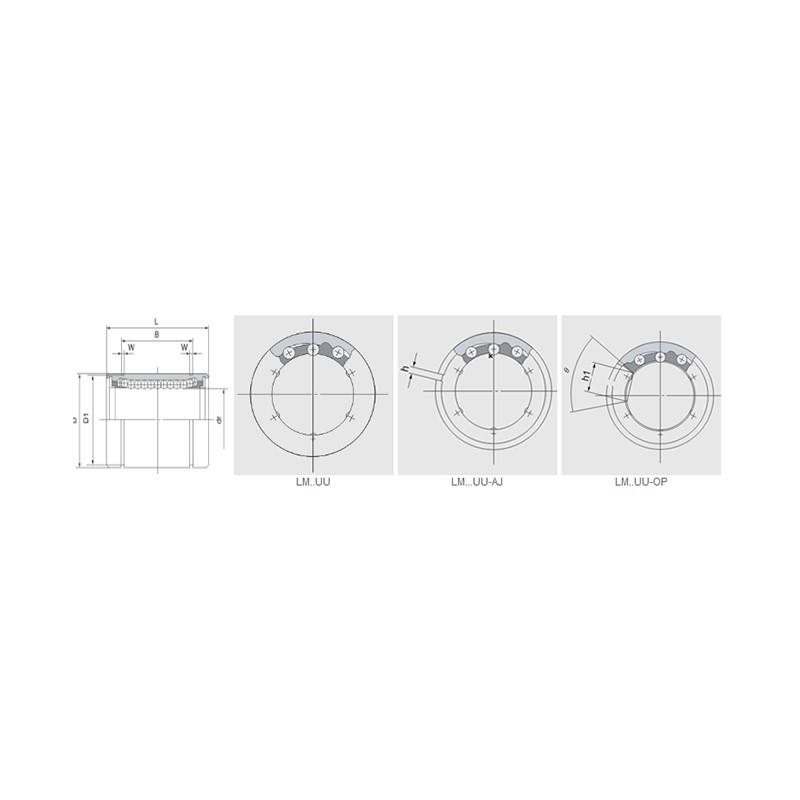

Ürün Parametreleri
| Reçine tutucu | Nominal şaft çapı | dr. | Büyük boyutlar ve tolerans | Eksantriklik | Radyal boşluk (maks) | Temel Yük Derecesi (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM… UU | Top devresi | Ağırlık (kg) | LM… UU-AJ | Top devresi | Ağırlık | LM… uu-op | Top devresi | Ağırlık (kg) | mm | mm | Tolerans | Tolerans | D mm | Tolerans (μm) | L mm | Tolerans (μm) | B mm | Tolerans (μm) | W (mm) | D1 (mm) | Hmm) | H1 (mm) | θ | Kesinlik | Yüksek | Dinamik | Statik | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | Lm10uu-aj | 4 | 29 | LM10UU-OP | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| Lm12uu | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| Lm16uu | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| Lm25uu | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-OP | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
