23200 Serisi

23200 serisi oynak makaralı rulmanlar, ağır yük ve şok yük koşullarına uygun, mükemmel kendi kendine hizalama performansına sahip, mil yanlış hizalaması veya gövde yanlış hizalaması nedeniyle yatağın oluşturduğu açısal hatayı otomatik olarak ayarlayabilen bir tür rulmanlardır. Bu rulmanların makaraları küresel şekillidir ve iç ve dış bileziklerin yuvarlanma yolları da küreseldir; bu da onların yükleri etkili bir şekilde dağıtmasına, sürtünmeyi ve aşınmayı azaltmasına ve hizmet ömrünü uzatmasına olanak tanır. 23200 serisi, zorlu ortamlarda kararlı çalışmayı koruyabilen ve yüksek hızlara ve aşırı sıcaklıktaki çalışma gereksinimlerine uyum sağlayabilen madencilik makineleri, metalurji ekipmanları, konveyörler ve ağır makineler gibi endüstriyel alanlarda yaygın olarak kullanılır.

Sorgu Gönder

23200 Serisi Oynak Makaralı Rulman

23200 serisi oynak makaralı rulman, çift sıralı simetrik makaralı konfigürasyonu sayesinde radyal yükleri ve çift yönlü eksenel yükleri karşılar. Dış halka, şaft ile mahfaza arasındaki açısal yanlış hizalamayı telafi ederek kendi kendine hizalamayı mümkün kılan küresel bir yuvarlanma yoluna sahiptir. Bu seri, değişen yük koşulları altında silindir aralığını koruyan, işlenmiş pirinç veya çelik kafesli, optimize edilmiş bir silindir geometrisine sahiptir. Rulman, standart çelik tutucular için -30°C ila 150°C sıcaklık aralığında çalışır. Her ünite, kenar gerilimlerini azaltmak için silindirler ve yuvarlanma yolları üzerinde logaritmik bir profil içerir. İç boşluk grubu CN standarttır; spesifikasyona bağlı olarak C3 ve C4 mevcuttur. Yük değerleri ISO 281 hesaplama yöntemlerine uygundur.

Temel Avantajlar

Statik koşullar altında 2 dereceye kadar veya dinamik çalışma altında 1,5 dereceye kadar yanlış hizalama telafisi
Çift sıralı makara düzeni, radyal yükleri iki temas hattı boyunca dağıtır
ISO 15:2017 standardına göre değiştirilebilir boyut parametreleri
58-62 HRC yüzey sertliğine sahip tamamen sertleştirilmiş rulman çeliği
Silindirik veya konik adaptör manşonlarına montaj için çıkarılabilir iç halka

Ürün Özellikleri

Delik çapı aralığı	40 mm'den 200 mm'ye
Dış çap aralığı	80 mm'den 420 mm'ye
Genişlik aralığı	23 mm'den 138 mm'ye
Dinamik yük değeri (C)	98 kN'den 1680 kN'ye
Statik yük değeri (C0)	127 kN'den 2360 kN'ye
Hızın sınırlanması (gres)	2000 rpm ila 5000 rpm
Hızın sınırlanması (yağ)	2600 dev/dak ila 6700 dev/dak
Kafes malzemesi seçenekleri	Pirinç, çelik, poliamid
İç açıklık sınıfları	CN, C3, C4

Uygulama Senaryoları

Agrega işlemede titreşimli elekler ve eksantrik tahrikler
Şaft sapması gereksinimleri olan endüstriyel dişli kutuları
Rüzgar türbini ana milleri ve sapma/eğim mekanizmaları
Kağıt üretim ruloları ve kurutma silindirleri
Uzun şaft aralıklarına sahip madencilik konveyörleri
Çelik fabrikası sürekli döküm ekipmanları

Sıkça Sorulan Sorular

23200 serisi için hangi yağlama yöntemi geçerlidir?

NLGI derece 2 veya 3 lityum kompleksi sabunuyla gres yağlaması, sınır hızın %70'inin altındaki hızlar için standarttır. Yağ sirkülasyonu veya yağ banyolu yağlama, çalışma sıcaklıkları 100°C'yi aştığında veya hızlar sınır değere yaklaştığında uygulanır.

Doğru iç boşluk nasıl seçilir?

CN açıklığı, çelik şaftlarla 20°C ile 80°C arasındaki normal çalışma sıcaklıklarına uygundur. C3 açıklığı, iç bilezik ile yatak arasındaki sıcaklık farkı 15°C'yi aştığında veya sıkı geçme mil çapının %0,05'ini aştığında geçerlidir.

Rulman değiştirme gerekliliğini gösteren nedir?

Çalışma titreşim genliğinde ISO 10816-3 eşik değerlerini aşan artış, tutarlı yük altında rulman yatağı sıcaklığının 95°C'nin üzerine çıkması veya dönüş sırasında duyulabilir metalik sürtünme.

Kurulum Önlemleri

Montaj yöntemi

İç bileziği eşit şekilde genişletmek için indüksiyonlu ısıtıcı kullanın. Standart rulman çeliği için maksimum ısıtma sıcaklığı 110°C ile sınırlıdır. Temperlemenin sertlik üzerindeki etkilerini önlemek için 120°C'yi aşmayın.

Şaft uyumu önerisi

Dönen şaft uygulamaları için f6 veya m6 toleranslı sıkı geçmeyi kullanın. Sabit şaft uygulamaları için h6 veya h7 geçiş uyumunu kullanın. Muhafaza deliği toleransı, bölünmüş muhafazalar için H7 veya katı muhafazalar için P6 olarak önerilir.

Yağlama aralığı

Normal koşullar altında her 1000 çalışma saatinde veya üç ayda bir yeniden yağlayın. 70°C'nin üzerindeki ortam sıcaklıkları için yeniden yağlama aralığını 500 saate düşürün.

Saklama koşulları

Korozyon önleyici bozulmadan orijinal ambalajında saklayın. Ortam nemi %65 RH'nin altında, sıcaklık aralığı 0°C ila 40°C. Üçten fazla palet istiflemekten kaçının.

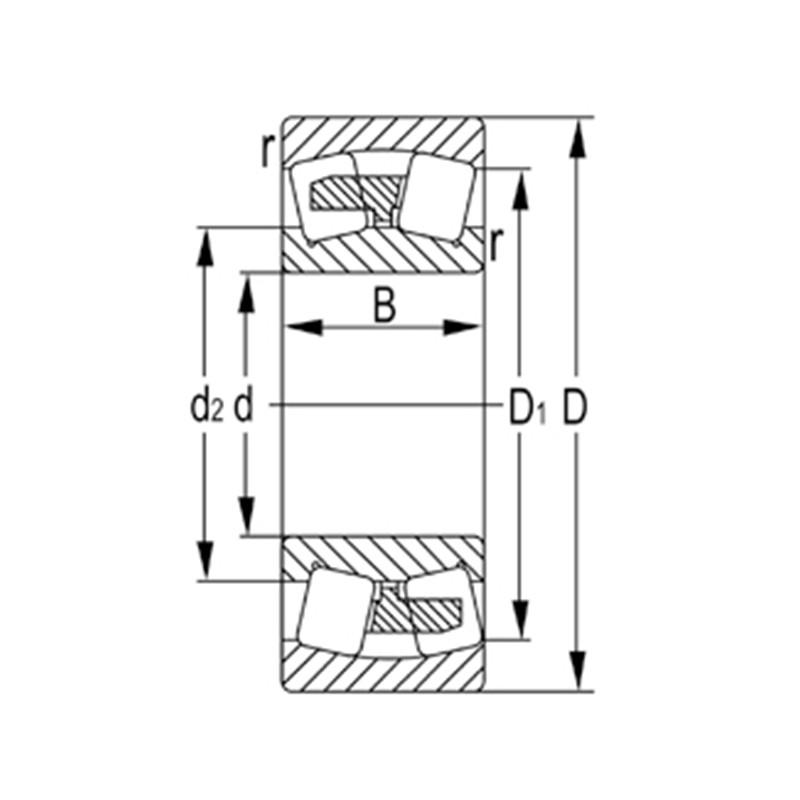

Tanım	Ana Boyutlar (mm)				Temel Yük Değerleri(KN)		Sınırlı Hız (rpm)		Ağırlık
Tanım	d	D	B	rs dakika	Dinamik(Cr)	Statik(Kor)	Gres	Yağ	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
