Özelleştirilmiş 22300 Serisi Küresel silindir yatağı Üretici, Fabrika

KÜRESEL RULO · AĞIR HİZMET · KENDİNDEN HİZALANAN

22300 Serisi

22300 Serisi Spherical Roller Bearing

22308 ila 22380 W33 yağlama kanalı P0 / P6 / P5

Şok yüke dayanıklı

2° Yanlış hizalama kapasitesi

W33 Yeniden yağlama özelliği

Kendiliğinden Hizalama Yeteneği

İç sürtünmeyi arttırmadan veya yatak ömrünü kısaltmadan mil ile yatak arasındaki açısal hizalamayı telafi eder.

Radyal ve Eksenel Yük Yönetimi

Her iki yöndeki itme yüklerini eş zamanlı olarak yönetirken ağır radyal yükleri taşımak için özel olarak tasarlanmıştır.

Termal Kararlılık

Isıl işlem süreçleri, yüksek sıcaklıklarda sürekli çalışma sırasında rulmanın boyutsal stabiliteyi korumasını sağlar.

Darbe Dayanımı

Sağlam makaradan yuvarlanma yoluna temas alanı, şok yüklerini etkili bir şekilde dağıtarak erken yorulmayı ve yüzey dökülmesini önler.

Ürün Özellikleri

Malzeme Krom Çelik GÇr15 / SAE 52100

Seri Aralığı 22308 ila 22380

Sınır Boyutları ISO 15 Metrik Standartları

Kafes Tipi Preslenmiş Çelik (CC) / İşlenmiş Pirinç (CA) / Güçlendirilmiş Naylon

Yağlama Özelliği W33 (Yağlama oluğu ve üç delikli dış halka)

Tolerans Sınıfı P0 (Normal), P6, P5

Birincil uygulama senaryoları

Madencilik ve Taşocakçılığı

Ağır hizmet tipi titreşimli elekler, çeneli kırıcılar ve konveyör kasnak sistemleri.

İnşaat Makinaları

Yol silindirlerine, vinçlere ve beton karıştırma ekipmanlarına entegre edilmiştir.

Kağıt Hamuru ve Kağıt Endüstrisi

Isı altında yüksek hassasiyette dönüş gerektiren kurutma silindirleri ve emme silindirleri için destek.

Denizcilik ve Açık Deniz

Dinamik yapısal bükülmeye maruz kalan tahrik şaftları, vinçler ve dümen stokları.

[S]

Depolama ve Taşıma

22300 serisi rulmanlar kuruluma kadar orijinal VCI (Buhar Korozyon Önleyici) ambalajında saklanmalıdır. Sıcaklık dalgalanmalarının minimum düzeyde olduğu, temiz ve kuru bir ortamda yatay konumda saklayın. Halkaların eliptik deformasyonunu önlemek için büyük çaplı rulmanların dikey olarak depolanmasından kaçının.

[ben]

Kurulum ve Yağlama Notları

Montaj Gücü Yuvarlanan elemanlara asla montaj kuvveti uygulamayın; Konik delikli kurulumlar için uygun endüksiyonlu ısıtıcılar veya hidrolik somunlar kullanın.

Yağlayıcı Seçimi Ağır yük uygulamaları için EP (Aşırı Basınç) katkılı yağlayıcılar kullanın. Gres veya yağın çalışma sıcaklığı ve dN hız faktörü ile uyumlu olduğundan emin olun.

Gümrükleme Doğrulaması Konik delikli rulmanlar için, doğru sıkı geçmeyi sağlamak amacıyla bir kalınlık mastarı kullanarak radyal iç boşluk (RIC) azalmasını ölçün.

Kontaminasyon Kontrolü Aşındırıcı aşınmanın ana nedeni olan aşındırıcı parçacıkların girişini önlemek için tüm contaların ve muhafaza kapaklarının sağlam olduğundan emin olun.

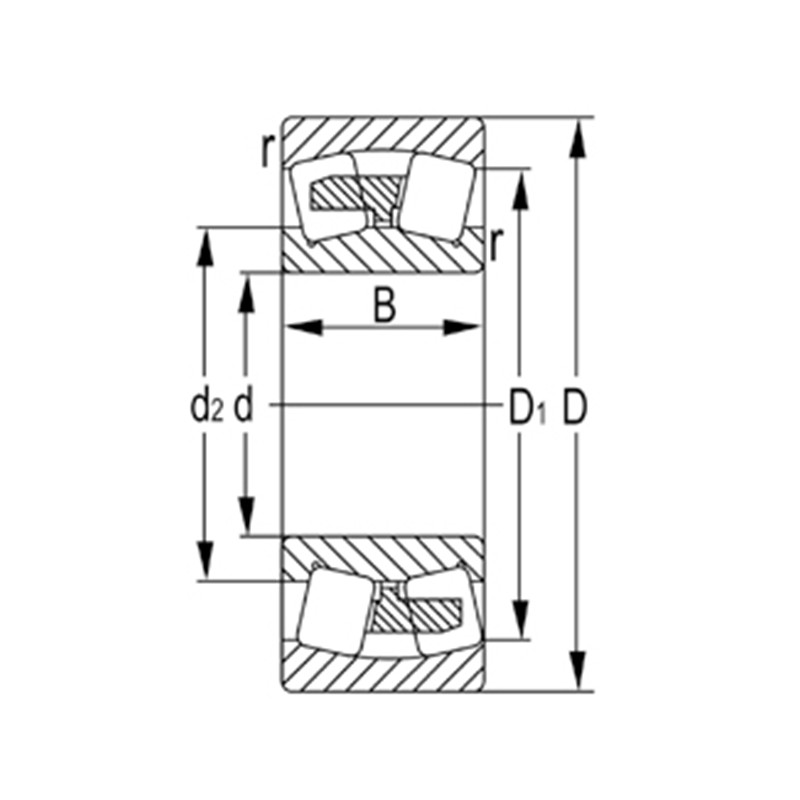

Tanım	Ana Boyutlar (mm)				Temel Yük Değerleri(KN)		Sınırlı Hız (rpm)		Ağırlık
Tanım	d	D	B	rs dakika	Dinamik(Cr)	Statik(Kor)	Gres	Yağ	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309K	45	100	36	1.5	148	167	3400	5300	1.3
22309KW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310K	50	110	40	2	186	212	3100	4800	1.75
22310KW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315K	75	160	55	2.1	330	410	2100	3200	5.13
22315KW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320K	100	215	73	3	605	755	1600	2400	12.1
22320KW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328K	140	300	102	4	1130	1460	1100	1700	33
22328KW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330K	150	320	108	4	1270	1750	1000	1600	41.8
22330KW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340K	200	420	138	5	2040	3050	740	1100	91.2
22340KW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360K	300	620	185	7.5	3600	5400	470	720	265
22360KW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
