GEBK...S küresel kayar yatak çeşitli mekanik ekipmanlarda yaygın olarak kullanılan yüksek performanslı bir rulmandır. Bu tür bir yatak, bir iç halka, bir dış halka ve küresel bir kayar yüzeyden oluşur. Büyük eksenel ve radyal yüklere dayanabilir ve mükemmel hareket doğruluğu ve stabilite sağlar. Benzersiz tasarımı, kurulum ve bakımı kolaylaştırır, sürtünmeyi ve aşınmayı etkili bir şekilde azaltır ve servis ömrünü uzatır. GEBK...S küresel kayar rulmanlar yüksek kaliteli malzemelerden yapılmıştır, iyi korozyon direncine ve yüksek sıcaklık direncine sahiptir ve zorlu ortamlarda çalışma koşulları için uygundur. Buna ek olarak, kendi kendine merkezleme yeteneği, ekipmanın hafif bir dengesizlik olduğunda iyi çalışma koşullarını korumasına olanak tanır. Otomobillerde, endüstriyel makinelerde, havacılıkta ve diğer alanlarda yaygın olarak kullanılmaktadır ve verimli ve güvenilir operasyon elde etmenin önemli bir parçasıdır.
GEBK...S küresel kayar yatak, açısal yanlış hizalamaya uyum sağlama yeteneği ile yüksek statik ve dinamik yük desteği gerektiren uygulamalarda güvenilir performans sağlamak üzere tasarlanmıştır. DIN ISO 12240-1 standartlarına göre üretilen bu rulman, PTFE üzerinde çelik kompozit kayar temas yüzeyine sahiptir. Çelik dış halka hassas işlenmiş, iç halka ise krom kaplı ve taşlanmıştır. Bu konfigürasyon, düşük sürtünmeli bir kayma yüzeyi ve uzun bir servis ömrü sağlayarak makine üreticileri ve ekipman operatörleri için operasyonel bakım maliyetlerini azaltır. GEBK...S serisi genellikle inşaat makineleri, hidrolik silindirler ve tarım ekipmanlarına yönelik tasarımlarda belirtilir.
Bu küresel kayar yatak, sağlam performansın ve yanlış hizalamaya karşı toleransın kritik olduğu çeşitli endüstriyel uygulamalar için belirtilmiştir. Yaygın kullanım durumları şunları içerir:
Temel fark yağlama ve bakım gereksinimlerinde yatmaktadır. Standart bir GE...DO çelik üzerine çelik küresel kaymalı yatak, düzenli olarak yeniden yağlama gerektirir, bu da onu yüksek yüklere ve tanımlanmış bir bakım programına sahip uygulamalar için uygun hale getirir. Buna karşılık GEBK...S çelik-on-PTFE kompozit rulman bakım gerektirmeyen çalışma için tasarlanmıştır. Bu, yeniden yağlama için erişimin zor veya imkansız olduğu veya bakım maliyetlerinin en aza indirilmesi gereken uygulamalar için onu daha uygun bir seçim haline getirir. İkisi arasındaki seçim, yük tipi, hız, çevresel faktörler ve bakım stratejisi dahil olmak üzere özel çalışma koşullarınıza bağlıdır. Optimum ürün seçimi için teknik satış ekibimizle özel rulman gereksinimlerinizin ayrıntılı bir incelemesini öneriyoruz.
GEBK'nın kendi kendini hizalama yeteneği...S serisi, mahfaza deliği yanlışlıklarından veya şaft sapmasından kaynaklanabilecek açısal yanlış hizalamayı karşılayarak erken arızanın önlenmesine yardımcı olur. Bu yetenek, yükün kayan yüzeyler boyunca eşit şekilde dağıtılmasını sağlar, bu da lokal gerilimi azaltır ve yatağın hizmet ömrünü uzatır. Bu yatağın çalışma sıcaklığı aralığı tipik olarak -50°C ila 150°C arasındadır. Bununla birlikte, özellikle statik yük kapasitesiyle ilgili kesin performans, aşırı sıcaklıklardan etkilenebilir. Bu aralığın üst veya alt sınırlarında veya değişken sıcaklık ortamlarında çalışan uygulamalar için ayrıntılı teknik veri sayfalarına başvurmak önemlidir. Mühendislerimiz, özel sıcaklık ve yük profillerinize göre ücretsiz bir analiz sağlayabilir.
Ürün Parametreleri

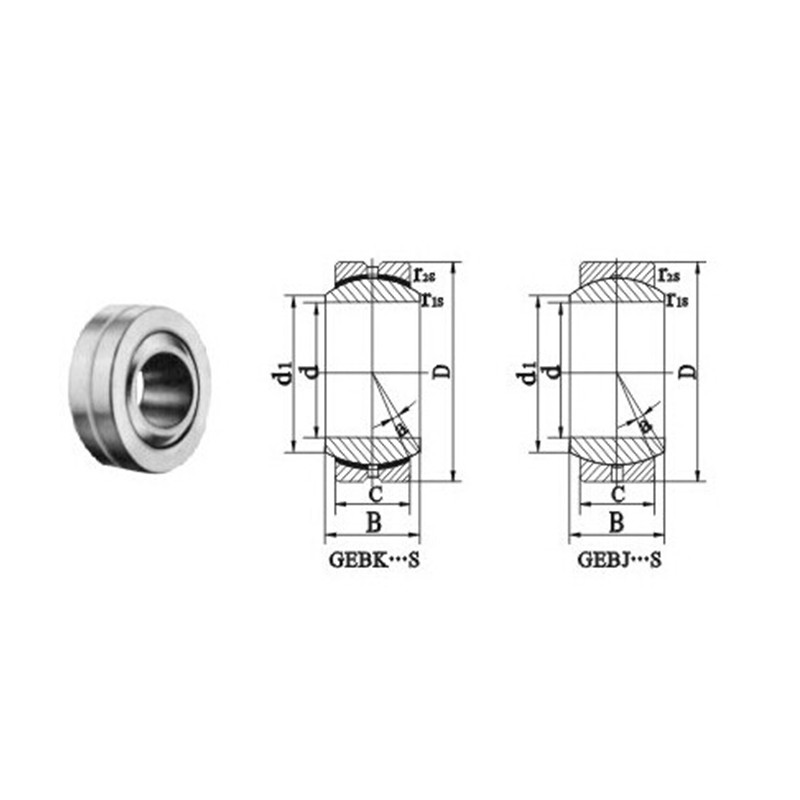

| Tanımlama | Boyutlar (mm) | Yük Derecelendirmeleri (KN) | α· ≈ | Ağırlık (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | d1 dk | r1s min | r2s min | C | CO | |||
| GEBK5S | 5 | 16 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.3 | 7.8 | 13 | 0.009 |
| GEBK6S | 6 | 18 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.3 | 9.8 | 13 | 0.013 |
| GEBK8S | 8 | 22 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.8 | 16 | 14 | 0.024 |
| GEBK10S | 10 | 26 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 10 | 23 | 14 | 0.039 |
| GEBK12S | 12 | 30 | 16 | 12 | 15.4 | 0.3 | 0.6 | 13 | 31 | 13 | 0.058 |
| GEBK14S | 14 | 34 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 17 | 40 | 16 | 0.084 |
| GEBK16S | 16 | 38 | 21 | 15 | 19.4 | 0.3 | 0.6 | 21 | 50 | 15 | 0.111 |
| GEBK18S | 18 | 42 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 26 | 61 | 15 | 0.16 |
| GEBK20S | 20 | 46 | 25 | 18 | 24.4 | 0.3 | 0.6 | 31 | 73 | 15 | 0.21 |
| GEBK22S | 22 | 50 | 28 | 20 | 25.8 | 0.3 | 0.6 | 38 | 88 | 15 | 0.26 |
| GEBK25S | 25 | 56 | 31 | 22 | 29.6 | 0.6 | 0.6 | 47 | 110 | 15 | 0.39 |
| GEBK30S | 30 | 66 | 37 | 25 | 34.8 | 0.6 | 0.6 | 63 | 148 | 17 | 0.61 |
| GEBJ5S | 5 | 13 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.2 | 9 | 13 | 0.007 |
| GEBJ6S | 6 | 16 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.1 | 12 | 13 | 0.01 |
| GEBJ8S | 8 | 19 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.5 | 20 | 13 | 0.016 |
| GEBJ10S | 10 | 22 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 9.6 | 28 | 13 | 0.031 |
| GEBJ12S | 12 | 26 | 16 | 12 | 15.4 | 0.3 | 0.6 | 12 | 37 | 13 | 0.055 |
| GEBJ14S | 14 | 28 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 16 | 49 | 15 | 0.078 |
| GEBJ16S | 16 | 32 | 21 | 15 | 19.4 | 0.3 | 0.6 | 20 | 61 | 15 | 0.095 |
| GEBJ18S | 18 | 35 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 25 | 74 | 15 | 0.14 |
| GEBJ20S | 20 | 40 | 25 | 18 | 24.4 | 0.3 | 0.6 | 30 | 89 | 15 | 0.18 |
| GEBJ22S | 22 | 42 | 28 | 20 | 25.8 | 0.3 | 0.6 | 36 | 108 | 15 | 0.21 |
| GEBJ25S | 25 | 47 | 31 | 22 | 29.6 | 0.6 | 0.6 | 45 | 130 | 15 | 0.35 |
| GEBJ30S | 30 | 55 | 37 | 25 | 34.8 | 0.6 | 0.6 | 61 | 178 | 15 | 0.56 |
