Özelleştirilmiş UCT Serisi Yastık blok top rulmanları Üretici, Fabrika

UCT Serisi

UCT Serisi Yastık Blok Bilyalı Rulmanlar Genellikle alma ünitesi yatakları olarak adlandırılan hassas işlenmiş bir yataktan oluşur UCT türü dökme demir mahfaza ve küresel dış çapa sahip bir GCR15 krom çelik geçmeli rulman. Bu özel konfigürasyon, mekanik sistemlerde gerilim ayarını ve şaft hizalamasını kolaylaştırmak için tasarlanmıştır. Muhafazanın yanlarında, tüm ünitenin bir çerçeve veya ray boyunca hareket etmesine olanak tanıyan kayar bir yuva bulunur. Bu tasarım temel olarak bant gerginliğini korumak veya konveyör sistemlerinde ve güç aktarım tertibatlarında dönen millerin merkez mesafesini ayarlamak için kullanılır.

Sorgu Gönder

UCT SERİSİ · GERDİRME · KENDİNDEN HİZALAMA · SÜRGÜ TASARbenM

UCT Serisi Rulman Eklemeli Germe Ünitesi Çerçevesi

çerçeve kaydırma ayarı küresel dış halka gresörlük donanımlı

Yapısal Germe Yeteneği

Entegre kayar çerçeve tasarımı, sistemin tamamen sökülmesini gerektirmeden tutarlı kayış veya zincir gerginliği sağlayarak doğrusal ayarlamaya olanak tanır.

Kendinden Hizalamalı Geometri

Dahili UC serisi geçmeli rulman, muhafazanın içbükey deliğine uyan küresel bir dış halkaya sahiptir ve küçük şaft hizalamalarını veya montaj hatalarını telafi eder.

Dinamik Yük Yönetimi

Yüksek karbonlu krom yatak çeliği kullanılarak üretilen iç yataklar ve bilyalar, değişen dönüş hızlarında tutarlı yük dağılımı sağlar.

Sızdırmazlık ve Yağlama Verimliliği

Standart bir gres nipeli ve çok dudaklı conta sistemi ile donatılmış olan ünite, uzun servis aralıkları için yağlayıcıyı muhafaza ederken toz ve nem girişini önler.

Teknik özellikler

Muhafaza malzemesi Dökme demir / damgalı çelik

Rulman ekleme tipi UC serisi (ayar vidası kilitleme)

Mil çapı aralığı 12 mm'den 50 mm'ye

Ayar yolculuğu 25 mm'den 60 mm'ye

Sızdırmazlık sistemi Çok dudaklı keçe conta

Yağlama bağlantısı Standart gresörlük M6 / M8

Yaygın endüstriyel uygulama senaryoları

Konveyör Germe Sistemleri

Bant gerginliğini ayarlamak ve malzeme taşıma sırasında kaymayı önlemek için bantlı konveyörlerin kuyruk ucunda kullanılır.

Tarım Makinaları

Şaft konumlandırmasının farklı mahsul türleri için kalibre edilmesi gereken hasat makinelerinde ve tahıl elevatörlerinde kullanılır.

Tekstil ve Paketleme Hatları

Yüksek hızlı üretim ortamlarında bantların ve zincirlerin hassas takibini gerektiren makinelere entegre edilmiştir.

Endüstriyel Fanlar ve Üfleyiciler

Titreşimi ve güç kaybını en aza indirmek için kayış tahrikli motor düzeneklerinin hizalanmasını kolaylaştırır.

Kurulum ve Bakım Protokolü

Hizalama Doğrulaması Ayarlama sırasında sıkışmayı önlemek için UCT muhafazasını monte etmeden önce kayan rayların paralel olduğundan ve kalıntı içermediğinden emin olun.

Tork Kalibrasyonu İç bileziğin deformasyonuna neden olmadan milin kaymasını önlemek için ayar vidalarının belirtilen tork değerlerine kadar sıkılması gerekir.

Yağlama Sıklığı Standart çalışma sıcaklıklarında (-20°C ila 100°C), çalışma saatlerine ve ortamdaki toz seviyelerine göre gresin yenilenmesi gerekir.

Saklama Koşulları Yatak yüzeylerinin atmosferik korozyonunu önlemek için üniteler, orijinal pas önleyici ambalajları içerisinde kuru, sıcaklığı kontrol edilen bir ortamda saklanmalıdır.

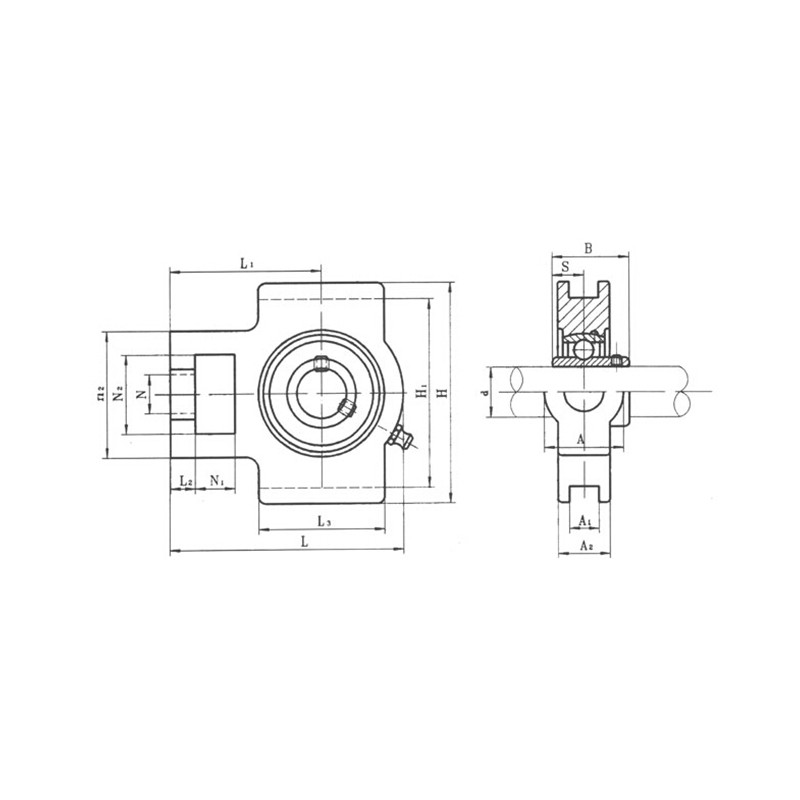

Modeli	Boyut (mm)																Rulman Tipi	Ev Tipi	birğırlık (koltukla birlikte)
Modeli	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Rulman Tipi	Ev Tipi	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
