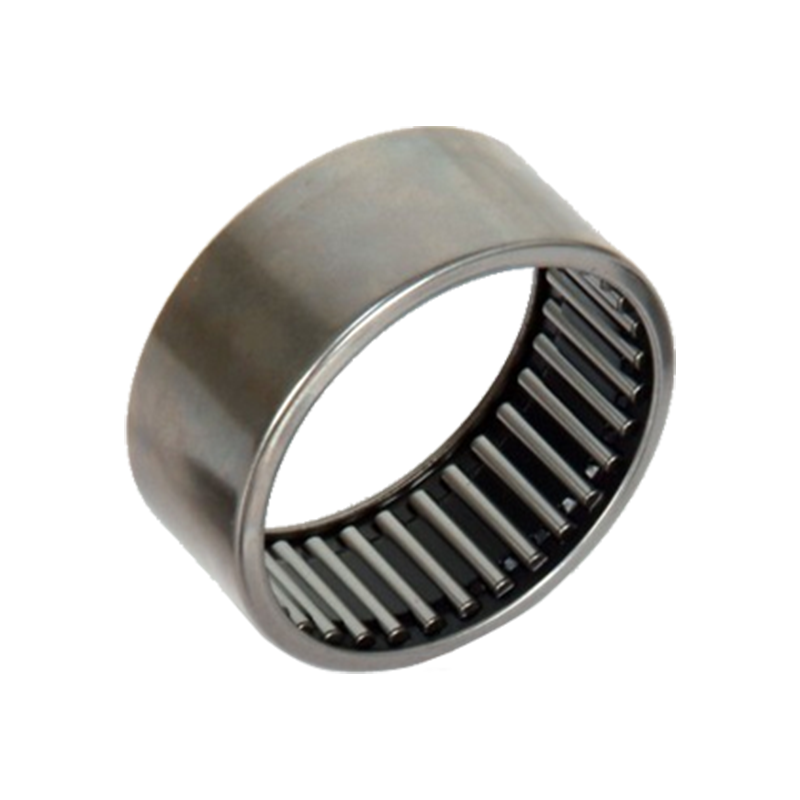

RNA serisi iğne tekerleği yatakları, yüksek yük taşıma kapasitesine ve boşluk kullanımına sahip bir yatak tipidir ve mekanik ekipmanlarda yaygın olarak kullanılır. Tasarımı, geleneksel bilyalı yataklardan daha büyük bir temas alanı ve daha düşük sürtünme katsayısına sahip iğne şeklindeki haddeleme elemanlarının kullanımına sahiptir. Bu, RNA serisi rulmanlarının enerji kayıplarını azaltırken daha büyük yüklere dayanmasını sağlar. Bu rulman serisinin iç ve dış halkaları kolay kurulum ve bakım için ayrılabilir ve çeşitli çalışma ortamları, özellikle kapalı alanlardaki uygulamalar için uygundur. RNA serisi rulmanları otomobillerde, endüstriyel makinelerde, elektronik ekipmanlarda ve diğer alanlarda yaygın olarak kullanılmaktadır. .
Ürün Parametreleri

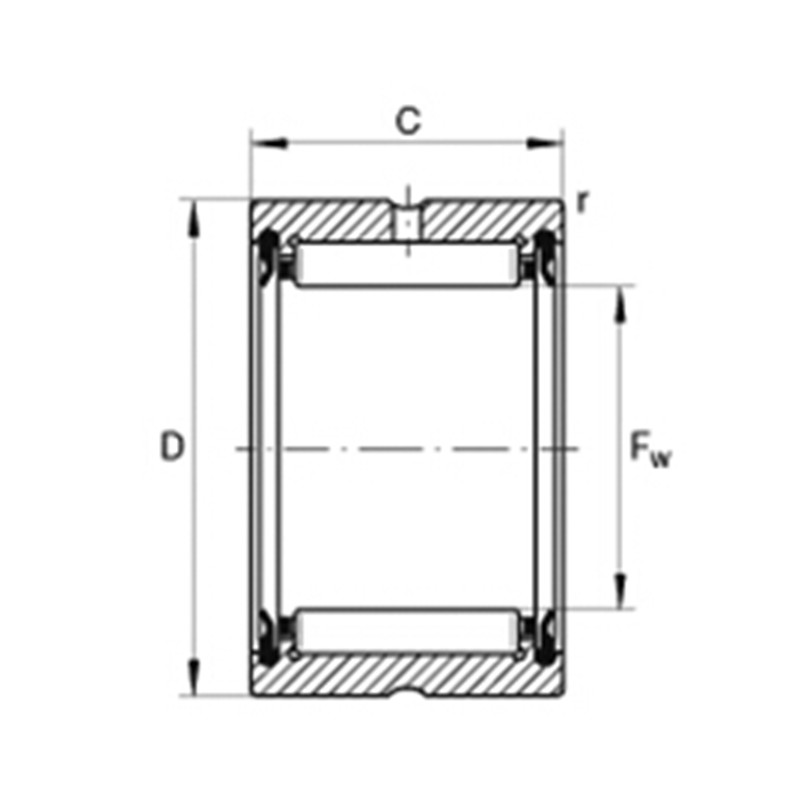

| Rulman ataması | Şaft çapı （mm） | Ağırlık (kg) | Sınır Boyutları (mm) | Temel Yük Derecesi (N) | Sınırlama Hızı (RPM) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ir olmaDan | Ağırlık | IR ile | d | Fw | D | C | B | Dinamik | Statik | Yağ | ||
| RNA7.8169 | - | - | - | 7.8 | - | 7.8 | 16 | - | 9 | - | - | - |
| RNA8x19x9 | - | - | - | 7.8 | - | 8 | 19 | - | 9 | - | - | - |
| RNA8x14x8 | - | - | - | 7.8 | - | 8 | 14 | - | 8 | - | - | - |
| RNA496 | - | - | - | 7.8 | - | 8 | 15 | - | 10 | - | - | - |
| RNA8x15x10tn | - | - | - | 7.8 | - | 8 | 15 | - | 10 | - | - | - |
| RNA4900 | 24.4 | - | - | 7.8 | - | 14 | 22 | - | 13 | 8500 | 9000 | 25000 |
| RNA6900 | 29.1 | - | - | 7.8 | - | 14 | 22 | - | 22 | 12800 | 15600 | 25000 |
| RNA152815 | 31.7 | - | - | 7.8 | - | 15 | 28 | - | 15 | 13600 | 17200 | 24000 |
| RNA4901 | 16.6 | - | - | 7.8 | - | 16 | 24 | - | 13 | 6400 | 8900 | 15500 |
| RNA6901 | 28.7 | - | - | 7.8 | - | 16 | 24 | - | 22 | 14000 | 18600 | 15500 |
| RNA4902 | 20.5 | - | - | 7.8 | - | 20 | 28 | - | 13 | 11000 | 12900 | 12000 |
| RNA6902 | 35.4 | - | - | 7.8 | - | 20 | 28 | - | 23 | 10800 | 12800 | 12000 |
| RNA5902 | - | - | 7.8 | - | 20 | 28 | - | 18 | ||||
| RNA4903 | 20.7 | - | - | 7.8 | - | 22 | 30 | - | 13 | 12000 | 16800 | 16300 |
| RNA5903 | - | - | 7.8 | - | 22 | 30 | - | 18 | ||||
| RNA6903 | 39.8 | - | - | 7.8 | - | 22 | 30 | - | 23 | 14000 | 19900 | 16300 |
| RNA4904 | 50.8 | - | - | 7.8 | - | 25 | 37 | - | 17 | 11900 | 16500 | 15000 |
| RNA6904 | 97.7 | - | - | 7.8 | - | 25 | 37 | - | 30 | 26000 | 43000 | 15000 |
| RNA22/6 2RS | 18 | NA22/6 2RS | 22 | 19 | 6 | 10 | 19 | 12 | 11.8 | 5000 | 4350 | 18000 |
| RNA22/6 2RSX | 18 | NA22/6 2RSX | 22 | 19 | 6 | 10 | 19 | 12 | 11.8 | 5000 | 4350 | 18000 |
| RNA22/8 2RS | 29 | NA22/8 2RS | 34 | 24 | 8 | 12 | 24 | 12 | 11.8 | 5500 | 5200 | 14000 |
| RNA22/8 2RSX | 29 | NA22/6 2RSX | 34 | 24 | 8 | 12 | 24 | 12 | 11.8 | 5500 | 5200 | 14000 |
| RNA283833 | 99.8 | - | - | 28 | - | 28 | 38 | - | 33 | 33000 | 57000 | 12000 |
| RNA69/22 | - | - | 28 | - | 28 | 39 | - | 30 | ||||
| RNA4905 | 57 | - | - | 28 | - | 30 | 42 | - | 17 | 23600 | 31500 | 14000 |
| RNA6905 | 106.5 | - | - | 28 | - | 30 | 42 | - | 30 | 39000 | 59000 | 14000 |
| RNA305225 | - | - | - | 28 | - | 30 | 52 | - | 25 | |||
| RNA49/28 | 80 | - | - | 28 | - | 32 | 45 | - | 17 | 17400 | 30000 | 13000 |
| RNA69/28 | 125 | - | - | 28 | - | 32 | 45 | - | 30 | 39500 | 61300 | 13000 |
| RNA324527 | - | - | - | 28 | - | 32 | 45 | - | 27 | |||
| RNA4906 | 62.8 | - | - | 28 | - | 35 | 47 | - | 17 | 17000 | 30500 | 12000 |
| RNA6906 | 116 | - | - | 28 | - | 35 | 47 | - | 30 | 35000 | 67000 | 12000 |
| RNA354527 | - | - | - | 28 | - | 35 | 45 | - | 27 | - | - | - |
| RNA5906 | 108 | - | - | 28 | - | 35 | 47 | - | 23 | - | - | - |
| RNA355730 | - | - | - | 28 | - | 35 | 57 | - | 30 | - | - | - |
| RNA355734 | - | - | - | 28 | - | 35 | 57 | - | 34 | - | - | - |
| RNA49/32 | - | - | - | 28 | - | 40 | 52 | - | 20 | - | - | - |
| RNA69/32 | 147 | - | - | 28 | - | 40 | 52 | - | 36 | 25500 | 68500 | 8500 |
| RNA405422 | - | - | - | 28 | - | 40 | 54 | - | 22 | - | - | - |
| RNA40x55x20 | - | - | - | 28 | - | 40 | 55 | - | 20 | - | - | - |
| RNA4907 | 99.3 | - | - | 28 | - | 42 | 55 | - | 20 | 19800 | 41500 | 8700 |
| RNA5907 | - | - | - | 28 | - | 42 | 55 | - | 27 | |||
| RNA6907 | 160 | - | - | 28 | - | 42 | 55 | - | 36 | 26000 | 60500 | 8700 |
| RNA425622 | - | - | - | 28 | - | 42 | 56 | - | 22 | - | - | - |
| RNA456227K | - | - | - | 28 | - | 45 | 62 | - | 27 | - | - | - |
| RNA2200 2RS | 52 | NA2200 2RS | 60 | 30 | 10 | 14 | 30 | 14 | 13.8 | 7600 | 8100 | 11000 |
| RNA2200 2RSX | 52 | NA2200 2RSX | 60 | 30 | 10 | 14 | 30 | 14 | 13.8 | 7600 | 8100 | 11000 |
| RNA2201 2RS | 57 | NA2201 2RS | 67 | 32 | 12 | 16 | 32 | 14 | 13.8 | 8500 | 9700 | 9500 |
| RNA2201 2RSX | 57 | NA2201 2RSX | 67 | 32 | 12 | 16 | 32 | 14 | 13.8 | 8500 | 9700 | 9500 |
| RNA2202 2RS | 60 | NA2202 2RS | 75 | 35 | 15 | 20 | 35 | 14 | 13.8 | 9600 | 12000 | 7000 |
| RNA2202 2RSX | 60 | NA2202 2RSX | 75 | 35 | 15 | 20 | 35 | 14 | 13.8 | 9600 | 12000 | 7000 |
| RNA2203 2RS | 94 | NA2203 2RS | 112 | 40 | 17 | 22 | 40 | 16 | 15.8 | 12000 | 16500 | 6000 |
| RNA2203 2RSX | 94 | NA2203 2RSX | 112 | 40 | 17 | 22 | 40 | 16 | 15.8 | 12000 | 16500 | 6000 |
| RNA2204 2RS | 152 | NA2204 2RS | 177 | 47 | 20 | 25 | 47 | 18 | 17.8 | 18500 | 21900 | 4600 |
| RNA2204 2RSX | 152 | NA2204 2RSX | 177 | 47 | 20 | 25 | 47 | 18 | 17.8 | 18500 | 21900 | 4600 |
| RNA4908 | 132 | - | - | 48 | - | 48 | 62 | - | 22 | 31000 | 63000 | 8120 |
| RNA5908 | 225 | - | - | 48 | - | 48 | 62 | - | 30 | 31000 | 63000 | 8120 |
| RNA6908 | 238 | - | - | 48 | - | 48 | 62 | - | 40 | 64000 | 112000 | 8120 |
| RNA50/25 | 167 | - | - | 50 | - | 50 | 62 | - | 25 | 28000 | 67000 | 8140 |
| RNA50/35 | 236 | - | - | 50 | - | 50 | 62 | - | 35 | 32000 | 70100 | 8140 |
| RNA2205 2RS | 179 | NA2205 2RS | 209 | 52 | 25 | 30 | 52 | 18 | 17.8 | 20100 | 26000 | 3500 |
| RNA2205 2RSX | 179 | NA2205 2RSX | 209 | 52 | 25 | 30 | 52 | 18 | 17.8 | 20100 | 26000 | 3500 |
| RNA4909 | 163 | - | - | 52 | - | 52 | 68 | - | 22 | 37000 | 69500 | 7600 |
| RNA5909 | 232 | - | - | 52 | - | 52 | 68 | - | 30 | - | - | - |
| RNA6909 | 308 | - | - | 52 | - | 52 | 68 | - | 40 | 61500 | 123500 | 7600 |
| RNA4910 | 161 | - | - | 58 | - | 58 | 72 | - | 22 | 41000 | 72000 | 7500 |
| RNA6910 | 296 | - | - | 58 | - | 58 | 72 | - | 40 | 68000 | 135000 | 7500 |
| RNA2206 2RS | 284 | NA2206 2RS | 324 | 62 | 30 | 35 | 62 | 20 | 19.8 | 23000 | 28000 | 2800 |
| RNA2206 2RSX | 284 | NA2206 2RSX | 324 | 62 | 30 | 35 | 62 | 20 | 19.8 | 23000 | 28000 | 2800 |
| RNA4911 | 241 | - | - | 63 | - | 63 | 80 | - | 25 | 50600 | 96580 | 7000 |
| RNA6911 | 430 | - | - | 63 | - | 63 | 80 | - | 45 | 82560 | 172000 | 7000 |
| RNA4912 | 257 | - | - | 68 | - | 68 | 85 | - | 25 | 52800 | 91050 | 7000 |
| RNA5912 | 408 | - | - | 68 | - | 68 | 85 | - | 34 | - | - | - |
| RNA6912 | 436 | - | - | 68 | - | 68 | 85 | - | 45 | 88500 | 186000 | 7000 |
| RNA2207 2RS | 432 | NA2207 2RS | 505 | 72 | 35 | 42 | 72 | 23 | 22.7 | 29800 | 46300 | 2200 |
| RNA2207 2RSX | 432 | NA2207 2RSX | 505 | 72 | 35 | 42 | 72 | 23 | 22.7 | 29800 | 46300 | 2200 |
| RNA4913 | 300 | - | - | 72 | - | 72 | 90 | - | 25 | 57500 | 110500 | 6500 |
| RNA6913 | 571 | - | - | 72 | - | 72 | 90 | - | 45 | 87600 | 194500 | 6500 |
| RNA2208 2RS | 530 | NA2208 2RS | 628 | 80 | 40 | 48 | 80 | 23 | 22.7 | 38200 | 57700 | 1700 |
| RNA2208 2RSX | 530 | NA2208 2RSX | 628 | 80 | 40 | 48 | 80 | 23 | 22.7 | 38200 | 57700 | 1700 |
| RNA4914 | 400 | - | - | 80 | - | 80 | 100 | - | 30 | 79000 | 154000 | 5500 |
| RNA6914 | 815 | - | - | 80 | - | 80 | 100 | - | 54 | 121000 | 263000 | 5500 |
| RNA2209 2RS | 545 | NA2209 2RS | 655 | 85 | 45 | 52 | 85 | 23 | 22.7 | 40300 | 63800 | 1600 |
| RNA2209 2RSX | 545 | NA2209 2RSX | 655 | 85 | 45 | 52 | 85 | 23 | 22.7 | 40300 | 63800 | 1600 |
| RNA4915 | 472 | - | - | 85 | - | 85 | 105 | - | 30 | 82000 | 158000 | 5500 |
| RNA5915 | 745 | - | - | 85 | - | 85 | 105 | - | 40 | - | - | - |
| RNA6915 | 923 | - | - | 85 | - | 85 | 105 | - | 54 | 128000 | 272000 | 5500 |
| RNA22010 2RS | 563 | NA22010 2RS | 690 | 90 | 50 | 58 | 90 | 23 | 22.7 | 66000 | 86000 | 1300 |
| RNA22010 2RSX | 563 | NA22010 2RSX | 690 | 90 | 50 | 58 | 90 | 23 | 22.7 | 66000 | 86000 | 1300 |
| RNA6x13x8tn | - | - | - | 90 | - | 6 | 13 | - | 8 | - | - | - |
| RNA4916 | 496 | - | - | 90 | - | 90 | 110 | - | 30 | 81000 | 170500 | 5000 |
| RNA6916 | 978 | - | - | 90 | - | 90 | 110 | - | 54 | 130500 | 280600 | 5000 |
| RNA4917 | 608 | - | - | 100 | - | 100 | 120 | - | 35 | 98000 | 207000 | 4600 |
| RNA6917 | 1112 | - | - | 100 | - | 100 | 120 | - | 63 | 161000 | 337000 | 4600 |
| RNA4918 | 713 | - | - | 105 | - | 105 | 125 | - | 35 | 98500 | 239000 | 4000 |
| RNA6918 | 1250 | - | - | 105 | - | 105 | 125 | - | 63 | 174000 | 38000 | 4000 |
| RNA4919 | 685 | - | - | 110 | - | 110 | 130 | - | 35 | 112000 | 245000 | 3870 |
| RNA6919 | 1325 | - | - | 110 | - | 110 | 130 | - | 63 | 196000 | 400000 | 3870 |
| RNA4920 | 1006 | - | - | 115 | - | 115 | 140 | - | 40 | 120000 | 264000 | 3700 |
| RNA4922 | 1200 | - | - | 125 | - | 125 | 150 | - | 40 | 124000 | 270000 | 3300 |
| RNA4924 | 1760 | - | - | 135 | - | 135 | 165 | - | 45 | 174000 | 386000 | 2900 |
| RNA4928 | 2350 | - | - | 160 | - | 160 | 190 | - | 50 | 200000 | 460000 | 2900 |
