BK serisi iğneli rulmanlar, mekanik ekipman ve otomasyon ekipmanlarında yaygın olarak kullanılan yüksek hassasiyetli, yüksek yük taşıyan rulmanlardır. Bu rulman serisi esas olarak iç bilezik, dış bilezik, iğneli rulman ve kafesten oluşur. Kompakt yapı, düşük sürtünme ve düzgün çalışma avantajlarına sahiptir. BK serisi özellikle sınırlı alana sahip uygulamalar için uygundur. Radyal yüklere ve belirli eksenel yüklere dayanabilir, ekipmanın verimliliğini ve servis ömrünü uzatabilir. Mükemmel tasarımı, yüksek hız ve yüksek yük koşullarında iyi performans göstermesini sağlar ve otomobillerde, takım tezgahlarında, tekstilde, baskıda ve diğer endüstrilerde yaygın olarak kullanılır. Ayrıca BK serisi rulmanlar, ürün güvenilirliğini ve dayanıklılığını sağlamak için üretim sürecinde yüksek kaliteli malzemeler ve ileri işleme teknolojisi kullanır ve modern endüstrinin vazgeçilmez ve önemli bileşenleridir.
BK Serisi iğneli rulmanlar, minimum radyal alan zarfı içerisinde yüksek radyal yük kapasitesi gerektiren uygulamalar için tasarlanmış, açık uçlu, çekilmiş çanak tipi rulmanlardır. Tek parça çekilmiş dış halka hem kanal hem de yatak görevi görerek ayrı bir muhafaza deliği ihtiyacını ortadan kaldırır. Logaritmik profillere sahip hassas taşlanmış iğneli makaralar, optimum yük dağılımı ve azaltılmış kenar gerilimleri sağlar. Rulman, taşıma ve montaj sırasında iğne setini yerinde tutan bir tutma yayı ile birlikte sağlanır. Çalışma sıcaklığı -30°C ila 120°C arasındadır ve standart gres ve yağlarla uyumludur. BK serisi, mevcut tasarımlarla doğrudan değiştirilebilirlik sunar ve otomotiv şanzımanlarında, endüstriyel dişli kutularında ve kompakt makinelerde kullanıma yönelik çok çeşitli metrik boyutlarda mevcuttur.
BK serisi rulmanlar, şaft boyunca yağlama ve montaj kolaylığı sağlayan açık uçlara sahiptir. HK serisi rulmanlar, kirlenmeye karşı ek koruma sağlayan ve yağlayıcıyı tutan kapalı alt kapaklı kapalı uçlu rulmanlardır.
Önerilen mil sertliği, Ra ≤ 0,2 µm yüzey pürüzlülüğü ile 58-62 HRC'dir. Şaft, iç yuvarlanma yolu işlevi gördüğünden, optimum rulman performansı ve servis ömrü için uygun sertlik ve kaplama kritik öneme sahiptir.
Dış bileziğe temas eden bir montaj aleti kullanarak rulmanı yatağın içine bastırın. Muhafaza deliğinin tolerans dahilinde olduğundan ve çapaksız olduğundan emin olun. İğnelere veya tespit yayına asla kuvvet uygulamayın.
Çoğu uygulama için EP katkı maddeleri içeren NLGI 2. sınıf lityum gres kullanın. Yüksek hızlı işlemler için yağlı yağlama tercih edilir. Başlatmadan önce yağlayıcının iğne-yuva yolu temas yüzeylerine ulaştığından emin olun.
Ürün Parametreleri

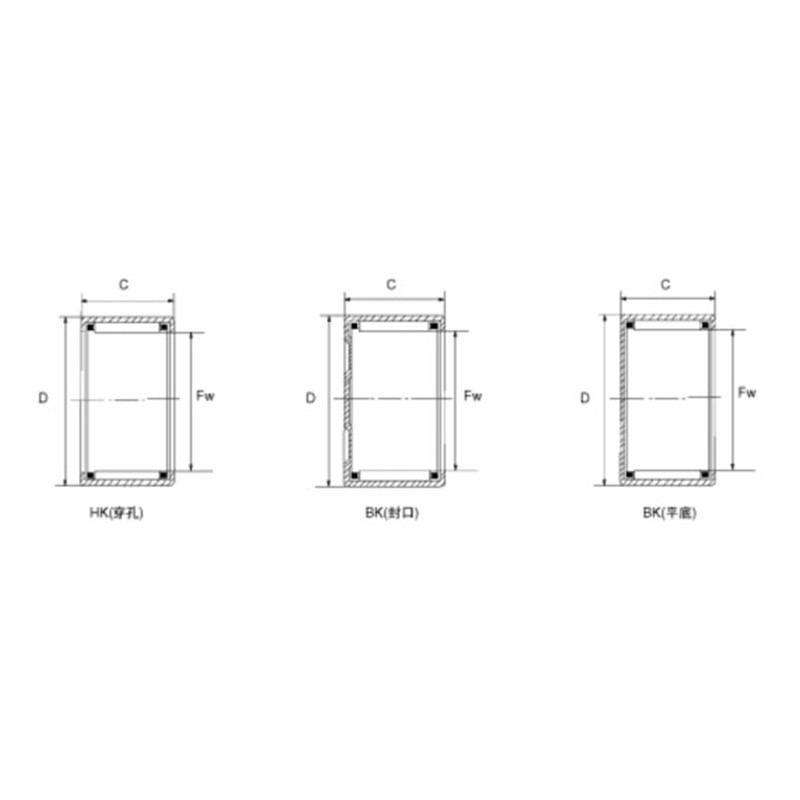

| Rulman Tanımı | Şaft Çapı (mm) | Ağırlık(Kg) | Sınır Boyutları (mm) | Temel Yük Değeri(N) | Hız Sınırlaması (rpm) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Mevcut Kod | Orijinal Kod | Fw | D | C | Dinamik | Statik | Yağ | ||
| BK0306TN | 3 | 3 | 6.5 | 6 | 1320 | 950 | 6000 | ||
| BK0408TN | Nisan-1941 | 4 | 1.8 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
| BK0509 | 45941/5 | 5 | 2.1 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
| BK0608 | 35941/6 | 6 | 2.2 | 6 | 10 | 8 | 1830 | 1550 | 32000 |
| BK0609 | 45941/6 | 6 | 2.6 | 6 | 10 | 9 | 2650 | 2400 | 30000 |
| BK0709 | 45941/9 | 7 | 2.9 | 7 | 11 | 9 | 2800 | 2150 | 27000 |
| BK0808 | 35941/8 | 8 | 3 | 8 | 12 | 8 | 2550 | 2400 | 21000 |
| BK0810 | 88941/8 | 8 | 3.4 | 8 | 12 | 10 | 3700 | 3450 | 21000 |
| BK08X14X10 | 25942/8 | 8 | 5.8 | 8 | 14 | 10 | 3800 | 3950 | 25000 |
| BK0908 | 35941/9 | 9 | 3.4 | 9 | 13 | 8 | 3650 | 4050 | 25000 |
| BK0910 | 55941/9 | 9 | 4.3 | 9 | 13 | 10 | 4050 | 4250 | 25000 |
| BK0912 | 65941/9 | 9 | 4.9 | 9 | 13 | 12 | 5000 | 6000 | 25000 |
| BK1010 | 55941/10 | 10 | 4.3 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
| BK1012 | 65941/10 | 10 | 5 | 10 | 14 | 12 | 5000 | 6300 | 19000 |
| BK1015 | 10 | 6.2 | 10 | 14 | 15 | 6700 | 7800 | 19000 | |
| BKl0X16X10 | 10 | 6.8 | 10 | 16 | 10 | 6800 | 8800 | 18000 | |
| BK1210 | 55941/12 | 12 | 5.2 | 12 | 16 | 10 | 4150 | 5800 | 19000 |
| BK1212 | 65941/12 | 12 | 6.2 | 12 | 16 | 12 | 3800 | 5100 | 15000 |
| BKl2X18X12 | 35942/12K | 12 | 10.3 | 12 | 18 | 12 | 5500 | 6300 | 17000 |
| BKl312 | BKl312 | 13 | 11.2 | 13 | 19 | 12 | 6200 | 7100 | 17000 |
| BK1410 | 35941/14 | 14 | 12.1 | 14 | 20 | 10 | 6700 | 7000 | 16000 |
| BK1512 | 35941/15 | 15 | 12.7 | 15 | 21 | 12 | 7000 | 8400 | 14000 |
| BK1515 | 15 | 15 | 21 | 15 | 9800 | 11400 | 14000 | ||
| BK1516 | 55941/15 | 15 | 16.5 | 15 | 21 | 16 | 9800 | 11400 | 14000 |
| BK1522 | 15 | 22 | 15 | 21 | 22 | 10400 | 16500 | 14000 | |
| BK1612 | 35941/16 | 16 | 13.8 | 16 | 22 | 12 | 7100 | 9200 | 14000 |
| BK1616 | 55941/16 | 16 | 17.6 | 16 | 22 | 16 | 10100 | 14300 | 14000 |
| BK1622 | 85941/16 | 16 | 23.4 | 16 | 22 | 22 | 11100 | 17400 | 14000 |
| BK1712 | 35941/17 | 17 | 14.5 | 17 | 23 | 12 | 6900 | 9300 | 13000 |
| BK1716 | 17 | 17 | 23 | 16 | 8500 | 12500 | 10000 | ||
| BK1812 | 35941/18 | 18 | 14.9 | 18 | 24 | 12 | 7100 | 9900 | 12000 |
| BK1816 | 55941/18 | 18 | 19.9 | 18 | 24 | 16 | 10600 | 15300 | 12000 |
| BK2010 | 25941/20 | 20 | 14 | 20 | 26 | 10 | 5900 | 7200 | 10000 |
| BK2012 | 35941/20 | 20 | 16.7 | 20 | 26 | 12 | 7600 | 10100 | 10000 |
| BK2016 | 55941/20 | 20 | 22.3 | 20 | 26 | 16 | 11700 | 29100 | 10000 |
| BK2020 | 75941/20 | 20 | 27.1 | 20 | 26 | 20 | 13700 | 24000 | 10000 |
| BK2030 | 20 | 43 | 20 | 26 | 30 | 21800 | 40000 | 10100 | |
| BK2212 | 35941/22 | 22 | 18.1 | 22 | 28 | 12 | 8100 | 10400 | 10100 |
| BK2216 | 55941/22 | 22 | 24.3 | 22 | 28 | 16 | 11400 | 18100 | 10100 |
| BK2220 | 75941/22 | 22 | 29.9 | 22 | 28 | 20 | 14500 | 25000 | 10100 |
| BK2512 | 25941/25 | 25 | 23.2 | 25 | 32 | 12 | 10000 | 14200 | 9000 |
| BK2516 | 5941/25 | 25 | 31 | 25 | 32 | 16 | 13600 | 50000 | 9000 |
| BK2520 | 65941/25 | 25 | 38.7 | 25 | 32 | 20 | 17900 | 30000 | 9000 |
| BK2526 | 25 | 49 | 25 | 32 | 26 | 22500 | 42000 | 9000 | |
| BK2538 | 85941/25 | 25 | 69 | 25 | 32 | 38 | 30000 | 58000 | 9000 |
| BK2816 | 45941/28 | 28 | 34.1 | 28 | 35 | 16 | 15400 | 22500 | 8700 |
| BK2820 | 65941/28 | 28 | 43 | 28 | 35 | 20 | 18900 | 32000 | 8700 |
| BK3012 | 25941/30 | 30 | 27.9 | 30 | 37 | 12 | 10100 | 16200 | 8100 |
| BK3016 | 45941/30 | 30 | 37.1 | 30 | 37 | 16 | 15200 | 27000 | 8100 |
| BK3020 | 65941/30 | 30 | 46.5 | 30 | 37 | 20 | 19700 | 33500 | 8100 |
| BK3026 | 30 | 59.4 | 30 | 37 | 26 | 24000 | 50000 | 8100 | |
| BK3038 | 30 | 82.5 | 30 | 37 | 38 | 32500 | 74000 | 8100 | |
| BK3512 | 25941/35 | 35 | 32.9 | 35 | 42 | 12 | 12100 | 19300 | 7100 |
| BK3516 | 45941/35 | 35 | 43.8 | 35 | 42 | 16 | 15700 | 27500 | 7100 |
| BK3520 | 65941/35 | 35 | 54.8 | 35 | 42 | 20 | 20800 | 41000 | 7100 |
| BK3530 | 35 | 35 | 42 | 30 | |||||
| BK4012 | 25941/40 | 40 | 38.2 | 40 | 47 | 12 | 14000 | 24300 | 6300 |
| BK4016 | 45941/40 | 40 | 51 | 40 | 47 | 16 | 20000 | 38500 | 6300 |
| BK4020 | 65941/40 | 40 | 62 | 40 | 47 | 20 | 25500 | 52000 | 6300 |
| BK4512 | 25941/45 | 45 | 45 | 45 | 52 | 12 | 12900 | 22500 | 5800 |
| BK4516 | 45941/45 | 45 | 56 | 45 | 52 | 16 | 19300 | 38000 | 5800 |
| BK4520 | 65941/45 | 45 | 72 | 45 | 52 | 20 | 22000 | 51000 | 5800 |
| BK5020 | 55941/50 | 50 | 87.3 | 50 | 58 | 20 | 28000 | 60000 | 5300 |
| BK5025 | 5943/50 | 50 | 109 | 50 | 58 | 25 | 34500 | 80000 | 5300 |
| BK5520 | 55941/55 | 55 | 93.8 | 55 | 63 | 20 | 29500 | 59900 | 4600 |
| BK5528 | 85941/55 | 55 | 132 | 55 | 63 | 28 | 39090 | 98000 | 4600 |
| BK6012 | 60 | 77 | 60 | 68 | 12 | 12400 | 29000 | 4100 | |
| BK6020 | 55941/60 | 60 | 105 | 60 | 68 | 20 | 30500 | 72000 | 4100 |
| BK6032 | 85941/60 | 60 | 164 | 60 | 68 | 32 | 50000 | 131000 | 4100 |
