Özelleştirilmiş Kuzey Amerika Serisi Paslanmaz çelik ekleme bilyalı rulmanlar Üretici, Fabrika

Kuzey Amerika Serisi

NA serisi geçmeli rulmanlar, kurulum ve bakımı kolaylaştırmak için tasarlanmış rulmanlardır. Genellikle bir iç halka, bir dış halka ve yuvarlanma elemanlarından oluşurlar. İç halka doğrudan mile monte edilebilirken, dış halka genellikle gövdeye veya brakete sabitlenir. NA serisi rulmanlar iyi aşınma direncine ve yük taşıma kapasitesine sahiptir ve endüstriyel ekipmanlarda, tarım makinelerinde, elektrikli aletlerde ve diğer alanlarda yaygın olarak kullanılmaktadır. Tasarımları belirli bir derecede eksen ofseti ve açı değişiklikleriyle çalışmaya izin verir ve bu da onları son derece uyarlanabilir kılar. Bu rulman serisi aynı zamanda zorlu ortamlarda performanslarını artırmak için çeşitli sızdırmazlık ve toz geçirmezlik seçenekleri de sunar. NA serisi geçmeli rulmanların özellikleri, onları çeşitli uygulama ihtiyaçlarını karşılamak ve ekipman bakım maliyetlerini azaltmak için verimli ve güvenilir bir seçim haline getirir.

Sorgu Gönder

PASLANMAZ UÇLU RULMAN · NA SERİSİ · YIKAMA GÖREVİ

Kuzey Amerika Serisi

Paslanmaz Çelik Eklemeli Bilyalı Rulmanlar

delik 12–50 mm

Mühür 2RS

Gres H1 gıda sınıfı

NA Serisi paslanmaz çelik bilyalı rulman, düzenli temizlik, nem teması veya hafif kimyasallara maruz kalan konveyör ve tahrik konumları için üretilmiştir. Ek parça, paslanmaz çelik halkaları ve bilyaları, işlenmiş omuzlara ihtiyaç duymadan şaftı kavrayan eksantrik kilitleme bileziği ile eşleştirir. Dış halka küresel bir profil taşır, böylece ünite standart içbükey yuvalara oturur ve az miktarda şaft sapmasını tolere eder. Her iki tarafta da temaslı lastik contalar kullanılır ve boşluk, nakliyeden önce gıda sınıfı gresle doldurulur. Delik çapları 12 mm ila 50 mm'yi, dış çaplar 32 mm ila 100 mm'yi ve genişlik 12 mm ila 32 mm'yi kapsar. Servis sıcaklığı -20°C ile 110°C arasında kalır. Bu seri esas olarak gıda işleme, içecek şişeleme, paketleme hatları ve korozyon direncinin bir tedarik gereksinimi olduğu farmasötik ekipmanlarda kullanılmaktadır.

ANAHTAR ÖZELLİKLER

Paslanmaz halkalar ve toplar

Yuvarlanma yolu yüzeylerinde paslanma veya çukurlaşma olmaksızın tekrarlanan yıkamalara ve kimyasal temasa dayanıklıdır.

Eksantrik kilitleme bileziği

Bilezik, şaftı kelepçelemek için iç bileziğin üzerine dönerek kurulumu kolaylaştırır ve şaft kaplamasına zarar vermeden sökmeye olanak tanır.

Küresel dış kontur

İçbükey yastık bloğuna ve flanşlı muhafazalara uyar, aksi takdirde yuvarlanma yolu kenarına baskı yapacak küçük şaft yanlış hizalamasını emer.

Temas contası ve gıdaya uygun dolgu

Her iki taraftaki kauçuk temas contaları suyu ve ürün kalıntılarını engellerken, önceden doldurulmuş H1 gresi sıhhi çalışma koşullarını destekler.

SİPARİŞ REFERANSI

delik diameter 12 mm – 50 mm

Dış çap 32 mm – 100 mm

Genişlik 12 mm – 32 mm

Halka ve top malzemesi Paslanmaz çelik

Kilitleme yöntemi Eksantrik yaka

Mühüring type 2RS kontak lastiği

Gres fill H1 gıda sınıfı

Sıcaklık aralığı -20°C ila 110°C

Muhafaza uyumluluğu Yastık bloğu / flanşlı

Ambalaj Korozyona dayanıklı karton

ÖZELLİK ALANLARI

Gıda işleme konveyörleri

Dezenfektan maddelerle sık sık yıkama döngüleri gerçekleştiren hatlarda silindir ve tahrik mili desteği.

İçecek şişeleme hatları

Su spreyi, şurup kalıntısı ve temizlik kimyasallarına maruz kalan konveyör ve dolgu konumları.

Paketleme makineleri

Nem ve ürün tozunun mevcut olduğu kapaklama, etiketleme ve kartonlama üniteleri.

Farmasötik ekipmanlar

Korozyona dayanıklılık ve hareketli parçalardan düşük parçacık dökülmesi gerektiren temiz oda makineleri.

Deniz ve liman birimleri

Tuzlu havaya ve periyodik su temasına maruz kalan güverte taşıma ekipmanı.

Kimyasal işleme sürücüleri

Hafif aşındırıcı ortamın mahfaza alanıyla temas ettiği karıştırıcı ve transfer ekipmanı.

SATIN ALMA SORULARI

Eksantrik bileziğin ayar vidalı kilitlemeden farkı nedir?

Eksantrik bilezik, şaftı tüm çevresi etrafında sıkıştırmak için iç halkanın üzerine dönerek kavrama kuvvetini nokta temaslı ayar vidalarından daha eşit bir şekilde dağıtır. Bu, şaftın işaretlenme riskini azaltır ve şaft yüzeyini çizmeden sökmeye olanak tanır.

NA Serisi mevcut yastık blok muhafazalara monte edilebilir mi?

Evet. Küresel dış hat, standart içbükey muhafaza deliklerine uygundur, böylece ek parça uyumlu yastık blok ve flanşlı ünitelere uyar. Montajdan önce yatak deliği çapını kesici ucun dış çapına göre doğrulayın.

Fabrikada hangi yağlama uygulanıyor?

Her ünite, kapatılmadan önce H1 gıda sınıfı gres ile paketlenir. Doldurma hacmi rulman boyutuna göre ayarlandığından hat tarafındaki kurulumdan önce ilave yağlamaya gerek yoktur.

Halkalar ve bilyalar için hangi paslanmaz kalite kullanılıyor?

Halkalar ve bilyalar, ıslak ve hafif aşındırıcı servis için seçilmiş paslanmaz rulman kalitesini kullanır. Kesin kalite, her sevkiyatla birlikte verilen malzeme sertifikasında listelenmiştir.

DEPO VE MONTAJ NOTLARI

Mil hazırlığı

Rulmanı yerleştirmeden önce mili temizleyin ve çapakları giderin. İç bileziğin altındaki yüzey kusurları, servis ömrünü kısaltan yerel gerilim noktaları oluşturur.

Yaka sıkma

Eksantrik bileziğini milin dönme yönünde döndürün ve kilitleme vidasını sıkın. İlk çalışma saatlerinden sonra oturma yerini yeniden kontrol edin.

Muhafaza delik kontrolü

İçbükey muhafaza deliğinin temiz olduğundan ve sertleşmiş kalıntı içermediğinden emin olun. Kirlenme, kendiliğinden hizalanma etkisini azaltır ve kesici uç ömrünü kısaltır.

Depolama

Hat tarafında çıkana kadar orijinal ambalajı kapalı tutun. Paslanmaz kaplamayı korumak için klorlu solventlerden ve yüksek nemden uzakta saklayın.

NA serisi paslanmaz uç eksantrik kilitleme bileziği H1 gıdaya uygun dolgu

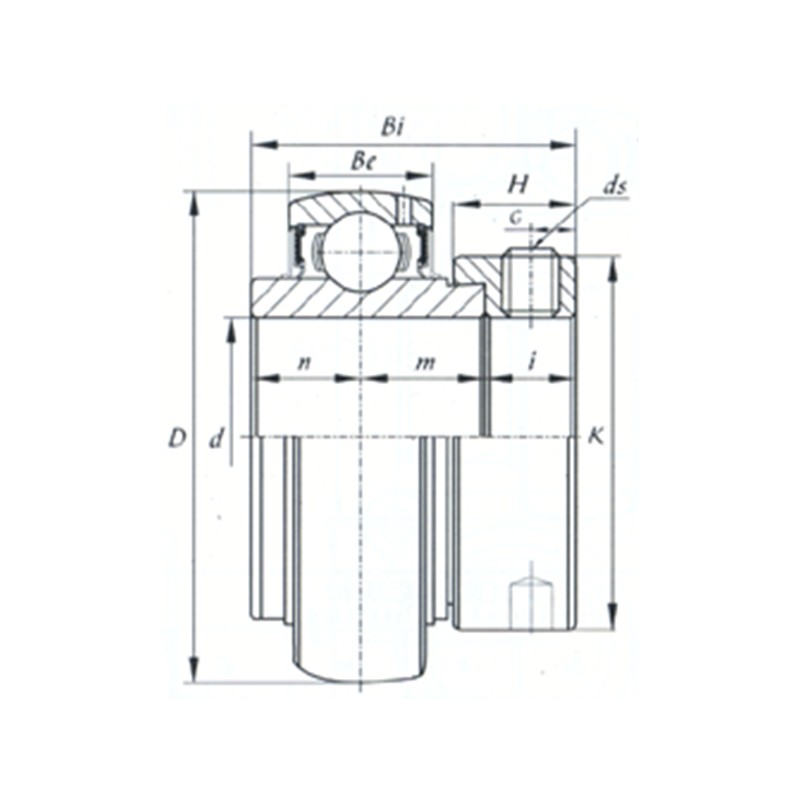

Rulman No.	d		Boyutlar (mm)									Temel Yük Değeri (kN)
Rulman No.	(mm)	(içinde)	D	Olmak	Bi	B1	n	K	H	G	ds	Dinamik	Statik
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1.25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1.25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1.25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1.25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
