LMB..LUU serisi çift genişlikli lineer bilyalı rulman, daha yüksek yüklere dayanacak ve düzgün hareket sağlayacak şekilde tasarlanmış yüksek performanslı bir mekanik bileşendir. Eşsiz çift genişlikli yapısı, rulmanın stabilitesini ve yük taşıma kapasitesini artırarak onu zorlu endüstriyel uygulamalara uygun hale getirir. Bu rulman serisinin kabuğu yüksek kaliteli malzemelerden yapılmıştır, iyi aşınma direncine ve korozyon direncine sahiptir ve çeşitli ortamlarda kullanıma uygundur. Yerleşik yuvarlanan toplar sürtünmeyi azaltır ve çalışma verimliliğini artırır. LMB..LUU rulmanların kurulumu ve bakımı da kolaydır ve hassas doğrusal hareket elde etmeye ve sistem güvenilirliğini ve dayanıklılığını sağlamaya yardımcı olmak için otomasyon ekipmanlarında, yazıcılarda, tıbbi ekipmanlarda ve diğer hassas makinelerde yaygın olarak kullanılır.
Ürün Parametreleri

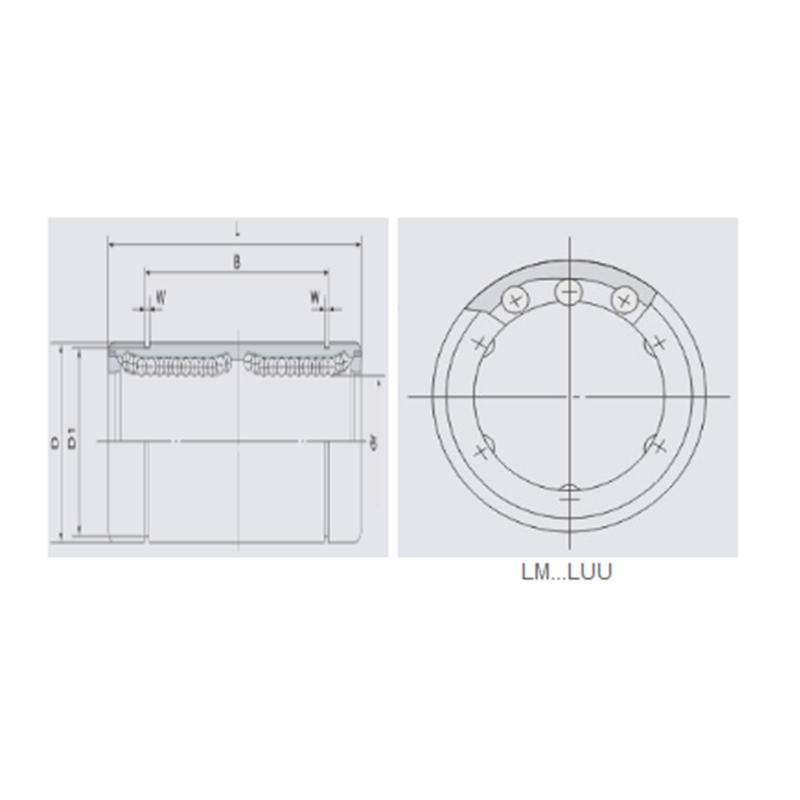

| Rulman Numarası | Nominal mil çapı | doktor | Ana boyutlar ve tolerans | Eksantriklik (İnç/μm) | Temel yük değeri (kN) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB…UU | Top devresi | Ağırlık(Kg) | İnç | mm | İnç | Tolerans (İnç) | Tolerans(μm) | D(İnç/mm) | D Tolerans (inç) | D Toleransı ((μm) | L(İnç/mm) | L Tolerans(inç) | L Tolerans(μm) | B(İnç/mm) | B Toleransı (İnç) | B Toleransı(μm) | W(İnç/mm) | D1(İnç/mm) | Dinamik | Statik | |
| LMB4L | 4 | 17.5 | 1/4 | 6.35 | .2500/6.350 | 0/-.00040 | 0/-10 | .5000/12.700 | 0/-.00050 | 0/-13 | 1.3750/34.925 | 0/-.012 | 0/-300 | 1.0220/25.959 | 0/-.012 | 0/-300 | 0,0390/0,992 | .4687/11.906 | .0006/15 | 323 | 530 |
| LMB6LUU | 4 | 28 | 3/8 | 9.525 | .3750/9.525 | 0/-.00040 | 0/-10 | .6250/15.875 | 0/-.00065 | 0/-16 | 1.5938/40.481 | 0/-.012 | 0/-300 | 1.2716/32.298 | 0/-.012 | 0/-300 | 0,0390/0,992 | .5880/14.935 | .0006/15 | 353 | 630 |
| LMB8LUU | 4 | 80 | 1/2 | 12.7 | .5000/12.700 | 0/-.00040 | 0/-10 | .8750/22.225 | 0/-.00065 | 0/-16 | 2.3750/60.325 | 0/-.012 | 0/-300 | 1.9250/48.895 | 0/-.012 | 0/-300 | .0459/1.168 | .8209/20.853 | .0006/15 | 813 | 1 |
| LMB10LUU | 4 | 160 | 5/8 | 15.875 | .6250/15.875 | 0/-.00040 | 0/-10 | 1.1250/28.575 | 0/-.00065 | 0/-16 | 2.8125/71.438 | 0/-.012 | 0/-300 | 2.2079/56.080 | 0/-.012 | 0/-300 | .0559/1.422 | 1.0590/26.899 | .0006/15 | 1230 | 2350 |
| LMB12LUU | 5 | 195 | 3/4 | 19.05 | .7500/19.050 | 0/-.00050 | 0/-12 | 1.2500/31.750 | 0/-.00075 | 0/-19 | 3.0937/78.581 | 0/-.012 | 0/-300 | 2.3314/59.218 | 0/-.012 | 0/-300 | .0559/1.422 | 1.1760/29.870 | .0008/20 | 1370 | 2740 |
| LMB16LUU | 6 | 410 | 1 | 25.4 | 1.0000/25.400 | 0/-.00050 | 0/-12 | 1.5625/39.688 | 0/-.00075 | 0/-22 | 4.2831/108.744 | 0/-.016 | 0/-400 | 3.5049/89.139 | 0/-.016 | 0/-400 | .0679/1.727 | 1.4687/37.306 | .0008/20 | 1570 | 3140 |
| LMB20LUU | 6 | 820 | 1-1/4 | 31.75 | 1.2500/31.750 | 0/-.00060 | 0/-15 | 2.0000/50.800 | 0/-.00090 | 0/-22 | 5.0000/127.000 | 0/-.016 | 0/-400 | 4.0094/101.839 | 0/-.016 | 0/-400 | .0679/1.727 | 1.8859/47.904 | .0010/25 | 2500 | 5490 |
| LMB24LUU | 6 | 1250 | 1-1/2 | 38.1 | 1.5000/38.100 | 0/-.00060 | 0/-15 | 2.3750/60.325 | 0/-.00090 | 0/-22 | 5.6875/144.463 | 0/-.016 | 0/-400 | 4.8236/122.519 | 0/-.016 | 0/-400 | .0859/2.184 | 2.2389/56.870 | .0010/25 | 3430 | 840 |
| LMB32LUU | 6 | 1350 | 2 | 50.8 | 2.0000/50.800 | 0/-.00060 | 0/-15 | 3.0000/76.200 | 0/-.00100 | 0/-25 | 7.7500/196.850 | 0/-.016 | 0/-400 | 6.3834/162.138 | 0/-.016 | 0/-400 | .1029/2.616 | 2.8379/72.085 | 0,0012/30 | 680 | 15900 |
