5200 serisi çift sıra açısal temas bilyası yatağı, esas olarak radyal yük ve eksenel yük taşımak için kullanılan yüksek performanslı bir yuvarlanma yatağıdır. Bu tür bir yatak bir iç halkadan, bir dış halkadan ve iki sıra yuvarlanma elemanından (toplar) oluşur ve yüksek sertlik ve yük taşıma kapasitesine sahiptir. Tasarımı daha büyük temas açılarına izin verir ve yüksek hızlı ve yüksek yük uygulamaları için uygundur. Çift sıra yapısı nedeniyle, 5200 serisi rulmanlar, çalışma sırasında yükleri daha iyi dağıtabilir, aşınmayı azaltabilir ve servis ömrünü uzatabilir. Otomobillerde, takım tezgahlarında, havacılık ve diğer alanlarda yaygın olarak kullanılır.
Ürün Parametreleri

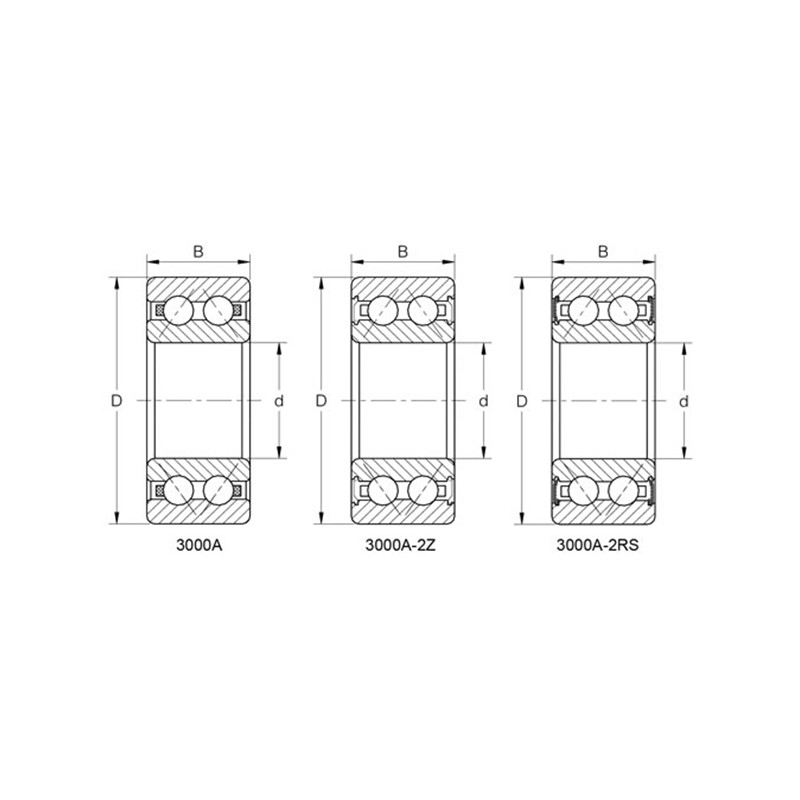

| Belirleme | Ana Boyutlar (mm) | Temel Yük DeğerlenDirmeleri (KN) | Temel Yük Değerlendirmeleri (KGF) | Sınırlama Hızı (RPM) | Eylem noktasının mesafesi | Kurulum Boyutları (mm) | Ağırlık | ||||||||
| d | D | B | R (Min) | CR | Kınamak | CR | Kınamak | Gres | Yağ | A0 (mm) | DA (Min) | DA (Max) | RA (Max) | (kg) | |
| 5200 | 10 | 30 | 14.3 | 0.6 | 7150 | 3900 | 730 | 400 | 17000 | 22000 | 14.5 | 15 | 25 | 0.6 | 0.05 |
| 5201 | 12 | 32 | 15.9 | 0.6 | 10500 | 5800 | 1070 | 590 | 15000 | 20000 | 16.7 | 17 | 27 | 0.6 | 0.06 |
| 5202 | 15 | 35 | 15.9 | 0.6 | 11700 | 7050 | 1190 | 715 | 13000 | 17000 | 18.3 | 20 | 30 | 0.6 | 0.07 |
| 5203 | 17 | 40 | 17.5 | 0.6 | 14600 | 9050 | 1490 | 920 | 11000 | 15000 | 20.8 | 22 | 35 | 0.6 | 0.09 |
| 5204 | 20 | 47 | 20.6 | 1 | 19600 | 12400 | 2000 | 1270 | 10000 | 13000 | 24.3 | 26 | 41 | 1 | 0.12 |
| 5205 | 25 | 52 | 20.6 | 1 | 21300 | 14700 | 2170 | 1500 | 8500 | 11000 | 26.8 | 31 | 46 | 1 | 0.19 |
| 5206 | 30 | 62 | 23.8 | 1 | 29600 | 21100 | 3000 | 2150 | 7100 | 9500 | 31.6 | 36 | 56 | 1 | 0.29 |
| 5207 | 35 | 72 | 27 | 1.1 | 39000 | 28700 | 4000 | 2920 | 6300 | 8000 | 36.6 | 42 | 65 | 1 | 0.43 |
| 5208 | 40 | 80 | 30.2 | 1.1 | 44000 | 33500 | 4500 | 3400 | 5600 | 7100 | 41.5 | 47 | 73 | 1 | 0.57 |
| 5209 | 45 | 85 | 30.2 | 1.1 | 49500 | 38000 | 5050 | 3900 | 5000 | 6700 | 43.4 | 52 | 78 | 1 | 0.62 |
| 5210 | 50 | 90 | 30.2 | 1.1 | 53000 | 43500 | 5400 | 4400 | 4800 | 6000 | 45.9 | 57 | 83 | 1 | 0.67 |
| 5211 | 55 | 100 | 33.3 | 1.5 | 56000 | 49000 | 5700 | 5000 | 4300 | 5600 | 50.1 | 64 | 91 | 1.5 | 0.96 |
| 5212 | 60 | 110 | 36.5 | 1.5 | 69000 | 62000 | 7050 | 6300 | 3800 | 5000 | 56.5 | 69 | 101 | 1.5 | 1.35 |
| 5213 | 65 | 120 | 38.1 | 1.5 | 76500 | 69000 | 7800 | 7050 | 3600 | 4500 | 59.7 | 74 | 111 | 1.5 | 1.65 |
| 5214 | 70 | 125 | 39.7 | 1.5 | 94000 | 82000 | 9600 | 8400 | 3400 | 4500 | 63.8 | 79 | 116 | 1.5 | 1.8 |
| 5215 | 75 | 130 | 41.3 | 1.5 | 93500 | 83000 | 9550 | 8500 | 3200 | 4300 | 66.1 | 84 | 121 | 1.5 | 1.9 |
| 5216 | 80 | 140 | 44.4 | 2 | 99000 | 93000 | 10100 | 9500 | 3000 | 3800 | 69.6 | 90 | 130 | 2 | 2.5 |
| 5217 | 80 | 150 | 49.2 | 2 | 116000 | 110000 | 11800 | 11200 | 2800 | 3600 | 75.3 | 95 | 140 | 2 | 3.4 |
