3000A-2Z Serisi

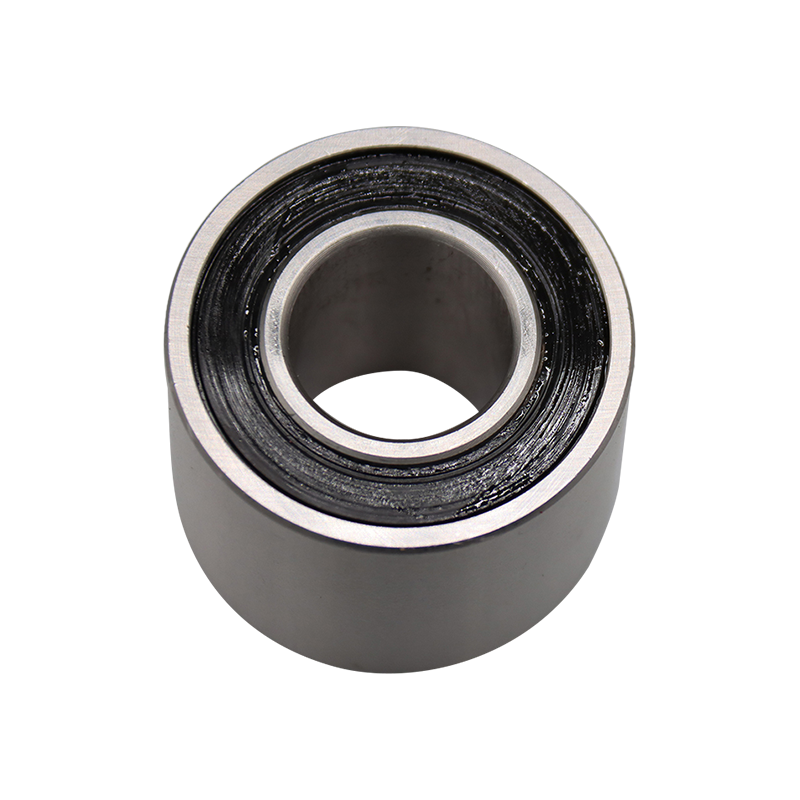

3000A-2Z serisi çift sıralı eğik bilyalı rulman, elektromekanik ekipmanlarda, otomobillerde ve endüstriyel makinelerde yaygın olarak kullanılan yüksek performanslı bir rulmandır. Bu rulman serisi çift sıralı tasarıma sahiptir, daha yüksek eksenel ve radyal yüklere dayanabilir ve yüksek hızlı çalışma ve ağır yük koşullarında kullanıma uygundur. Açısal temas yapısı, rulmanın yükü etkili bir şekilde dağıtmasını, sürtünmeyi azaltmasını ve dayanıklılığı artırmasını sağlar. 3000A-2Z serisi rulmanlar ayrıca toz kapaklarıyla (2Z) donatılmıştır; bu, kir ve yabancı maddelerin rulmanların içine girmesini etkili bir şekilde önler ve kullanım ömrünü uzatır. Ayrıca bu rulman, doğruluk ve sağlamlık açısından mükemmel performansa sahiptir ve bu da onu yüksek hassasiyetli uygulamalar için uygun kılar.

Sorgu Gönder

ÇİFT SIRA · 30° KONTAK · ZZ KALKANLI

3000A-2Z Çift Sıralı Eğik Bilyalı Rulmanlar

30° temas açısı ZZ metal kalkanlar önceden yağlanmış

3000A-2Z serisi çift sıralı eğik bilyalı rulmanlar, kompakt bir eksenel zarf içinde yüksek eksenel ve radyal yük kapasitesi gerektiren uygulamalar için tasarlanmıştır. Çift sıralı konfigürasyon, eşleştirilmiş tek sıralı rulmanlara kıyasla dar genişliği korurken çift yönlü eksenel destek sağlar. 30°'lik temas açısı eksenel sertlik ile radyal yük kapasitesi arasındaki dengeyi optimize eder. Her iki tarafında 2Z metal korumalarla donatılan bu rulmanlar, düşük sürtünme torkunu korurken büyük parçacıklara karşı etkili koruma sağlar. Yüksek kaliteli lityum gresle önceden yağlanan rulmanlar, daha uzun servis aralıkları için bakım gerektirmeyen çalışma sunar. Çalışma sıcaklığı -30°C ila 110°C arasındadır. Tipik uygulamalar arasında yer verimliliği ve yüksek yük kapasitesinin önemli olduğu pompalar, dişli kutuları, elektrik motorları ve endüstriyel makineler yer alır.

Çift yönlü eksenel destek

Çift sıralı konfigürasyon, her iki yönde eksenel yük kapasitesi sağlayarak eşleştirilmiş tek sıralı rulmanlara olan ihtiyacı ortadan kaldırır.

Optimize edilmiş temas açısı

30° temas açısı delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

2Z koruma sistemi

Her iki taraftaki metal korumalar, düşük sürtünme torkunu korurken büyük parçacıklara karşı etkili koruma sağlar.

Kompakt eksenel genişlik

Dar genişlikli tasarım, iki tek sıralı rulmanın yük kapasitesini sağlarken sınırlı eksenel alanlara uyar.

Teknik özellikler

Delik çapı d 10mm - 40mm

Dış çap D 30mm - 80mm

Genişlik B 14mm - 28mm

Temas açısı 30° nominal

Dinamik yük C 8,2kN - 32,5kN

Statik yük C0 5,6kN - 22,8kN

Hızın sınırlanması (gres) 6000 - 16000 dev/dak

Ekranlama tipi 2Z (metal kalkanlar)

Hassas kalite P0 / P5

Kafes malzemesi Cam elyaf takviyeli PA66

Uygulama senaryoları

Endüstriyel pompalar

Çift yönlü eksenel destek gerektiren santrifüj pompalar ve pozitif deplasmanlı pompalar.

Şanzımanlar

Sınırlı eksenel alana sahip redüksiyon tahriklerinde ve güç aktarım sistemlerinde mil desteği.

Elektrik motorları

Hassas rotor konumlandırması için ön yük kontrollü motor şaftı desteği.

Tarım makineleri

Biçerdöver ve traktörlerdeki konveyör makaraları ve tahrik milleri.

Teknik sorular

2Z ve 2RS sızdırmazlık arasındaki fark nedir?

2Z, her iki taraftaki büyük parçacıklara karşı koruma sağlayan ve düşük sürtünme torku sağlayan metal korumaları ifade eder. 2RS, neme ve kirletici maddelere karşı tam sızdırmazlık sağlayan ancak daha yüksek sürtünme torkuna sahip, her iki taraftaki temaslı kauçuk contaları ifade eder.

3000A-2Z rulmanlar için ön yükü nasıl ayarlayabilirim?

3000A-2Z rulmanlar, tipik uygulamalar için optimize edilmiş dahili ön yük ayarlarıyla birlikte sunulur. Özel ön yükleme gereksinimleri için üreticiye danışın. Çoğu durumda rulman, herhangi bir ek ayar gerektirmeden standart ön yüklemeye göre tasarlanmıştır.

3000A-2Z rulmanlar yanlış hizalamayı karşılayabilir mi?

Eğik temaslı rulmanların yanlış hizalama kapasitesi sınırlıdır. Önerilen maksimum açısal sapma 0,05 dereceden azdır. Yanlış hizalamalı uygulamalar için oynak makaralı rulmanları veya oynak bilyalı rulmanları düşünün.

Montaj

Monte edilen halkaya eşit miktarda kuvvet uygulayın. Uygun destek manşonlarına sahip bir pres kullanın. Dönen elemanlara kuvvet uygulamayın.

Ön yükleme değerlendirmesi

Aşırı ön yükleme aşırı ısınmaya ve erken yorulmaya neden olabilir. Muhafaza ve şaft bağlantıları için üretici spesifikasyonlarına uyun.

Depolama

Orijinal ambalajında, sabit sıcaklıkta, kuru ve temiz bir alanda saklayın. Aşındırıcı atmosferlere maruz kalmaktan kaçının.

Yağlama

Ömür boyu önceden yağlanmıştır. İlk yağlamaya gerek yoktur. Zorlu koşullarda, yeniden yağlama seçenekleri için üreticiye danışın.

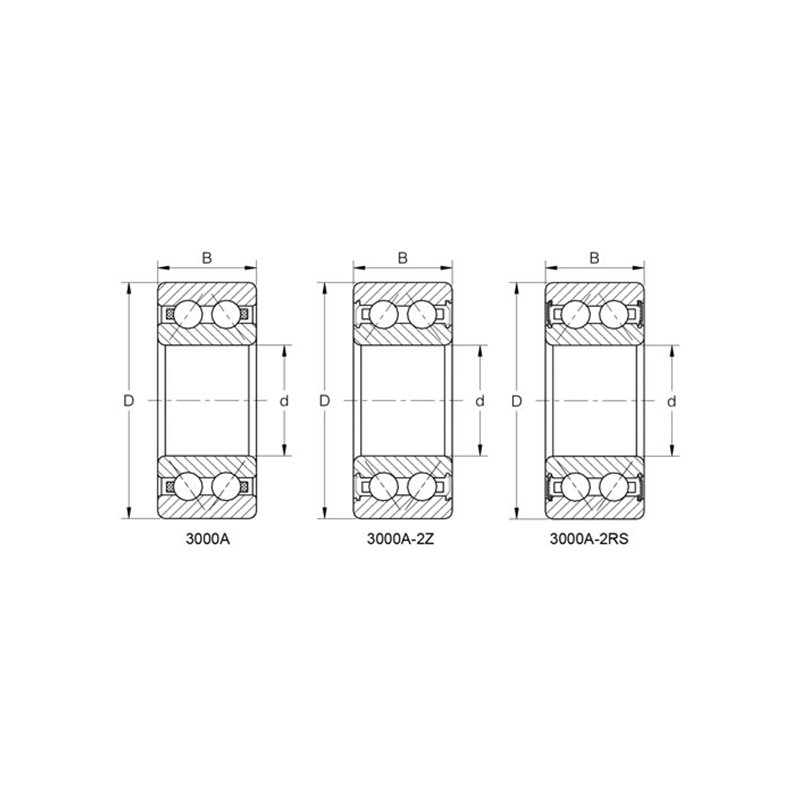

Tanım	Ana Boyutlar (mm)			Temel Yük Değerleri(KN)		Sınırlı Hız (rpm)		Ağırlık
Tanım	d	D	B	Dinamik(Cr)	Statik(Kor)	Gres	Yağ	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
