6900 Serisi

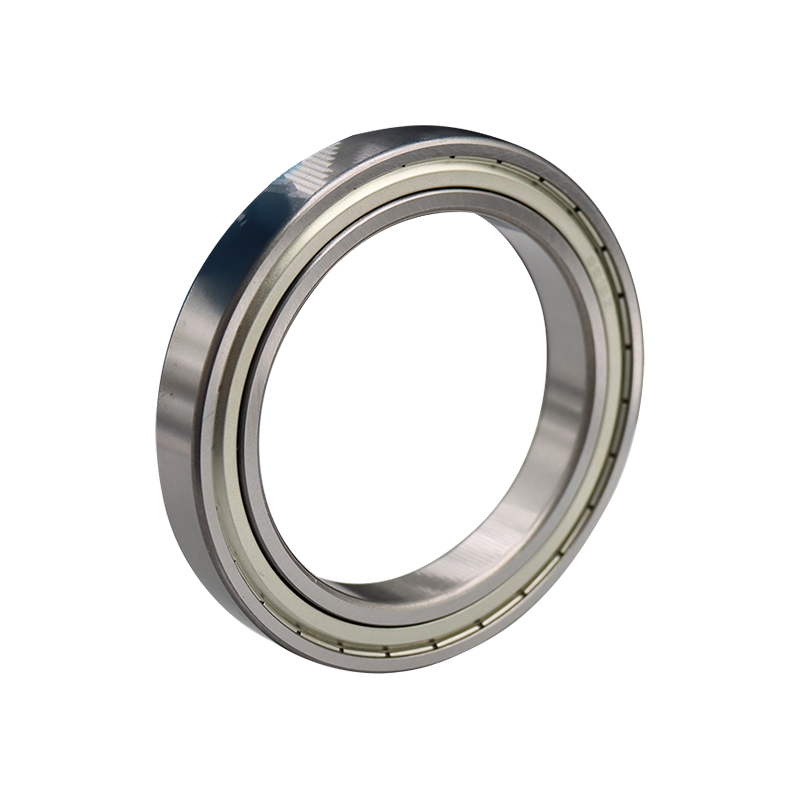

6900 Serisi Sabit Bilyalı Rulman iç çapı 10 mm, dış çapı 22 mm ve kalınlığı 6 mm olan hassas bir rulmandır. Bu rulman, motorlarda, su pompalarında, elektrikli el aletlerinde, hava kompresörlerinde, ev aletlerinde ve diğer ekipmanlarda yaygın olarak kullanılır ve güçlü yük taşıma kapasitesi ve istikrarlı çalışması nedeniyle tercih edilir. Aynı zamanda 6900 serisi rulmanlar yüksek üretim hassasiyeti gerektirir ve yüksek hızlı dönüşe ve belirli radyal yükleri taşımaya uygundur. Birçok mekanik ekipmanın vazgeçilmez temel bileşenleridirler.

Sorgu Gönder

6900

Serisi

Derin Oluk

Bilyalı Rulman

GENİŞ KESİT · ÜRETİM BESLEMESİ · ISO 15

6900 Serisi sabit bilyalı rulmanlar, hafif kesitli sabit bilyalı rulmanlar, hafif kesitli derin oluk aralığında daha geniş kesit pozisyonunu işgal ederek, eşdeğer 6200 boyutuna göre daha küçük bir dış çapta 6800 serisinden daha fazla radyal kapasite sağlar. Delik kapsamı 10 mm'den 50 mm'ye, dış çaplar ise 22 mm'den 72 mm'ye kadar değişir. Üretim ISO 15 sınır boyutlarına uygundur. Preslenmiş çelik kafesler standart olarak sağlanır ve daha düşük gürültü konumları için cam elyaf takviyeli poliamid mevcuttur. CN, C3 ve C4 gümrükleme sınıfları sipariş aşamasında seçilebilir ve sızdırmazlık yapılandırması her satır öğesi için sabitlenir. Her gönderiye parti kayıtları ve boyutsal inceleme raporları eşlik eder.

Işık bölümündeki kapasite

6800 serisinden daha geniş halkalar, 6200 zarfına geçmeden radyal yük oranlarını yükseltir.

Sipariş aşaması konfigürasyonu

Açıklık, kafes ve sızdırmazlık, tek bir sınır platformunda satın alma siparişi satırı başına sabitlenir.

Tekrarlanabilir toplu çıktı

Kilitli proses parametreleri, çalışma doğruluğunu kararlaştırılan tolerans aralıkları dahilinde tutar.

Muayene izi

Seri kayıtları, boyut raporları ve malzeme sertifikaları her gönderiyle birlikte taşınır.

SİPARİŞ REFERANSI

delik 10–50 mm

Dış 22–72 mm

Genişlik 6–12 mm

Dinamik C 4,6–24,0 kN

Statik C0 2,4–14,5 kN

Kafes Çelik / PA

Gümrükleme CN / C3 / C4

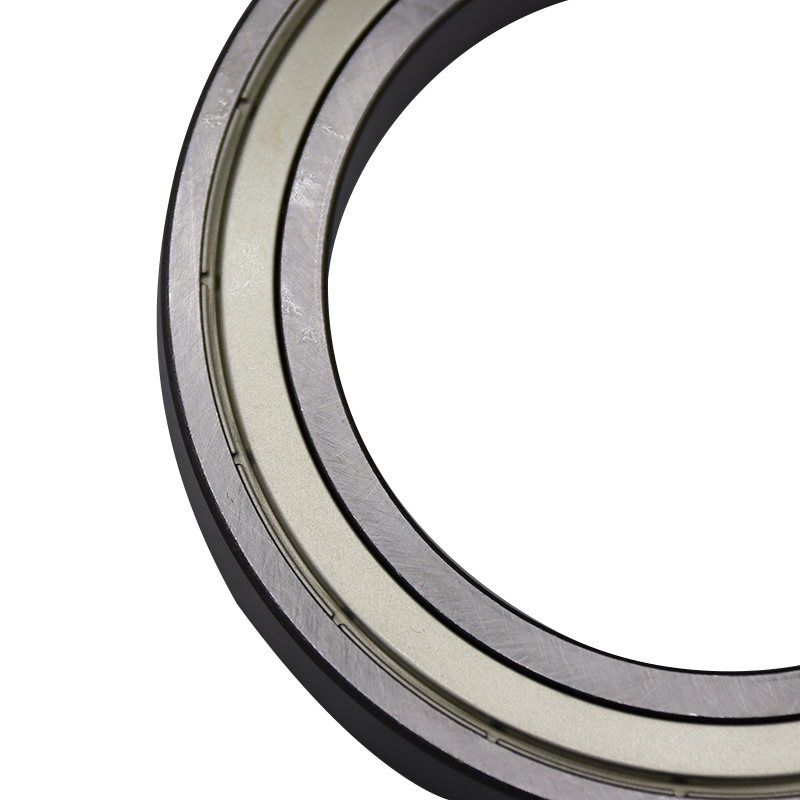

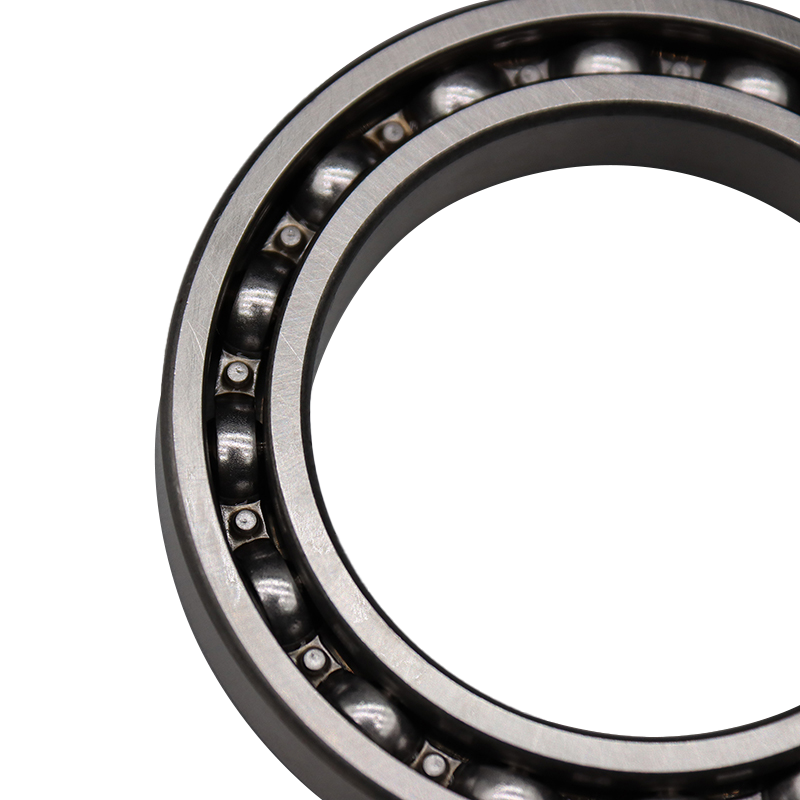

Sızdırmazlık Açık / ZZ / 2RS

Hassasiyet P0 / P6

Paket Karton / Tepsi

Şartname alanları

01 Pompa tahriki biter Toza maruz kalan hizmete sahip küçük ve orta boy santrifüj pompalarda mil desteği.

02 Dişli redüktör milleri Sabit mahfaza delikli hafif hizmet ünitelerinde giriş ve ara konumlar.

03 Motor rotor desteği Orta düzeyde radyal talebi olan küçük ve orta boy motorlarda uç braket konumları.

04 Fan ve üfleyici üniteleri Sürekli yük altında havalandırma ekipmanındaki pervane mili desteği.

05 Taşıma silindirleri Orta düzeyde yük ve hızda hafif taşıma hatlarında makaralı uç yatakları.

06 Tarımsal ataşmanlar Toza ve sıcaklık dalgalanmalarına maruz kalan ekipmanlardaki tahrik ve rölanti konumları.

Alıcı soruları

6900 bölümü 6200 serisiyle nasıl karşılaştırılır?

6900 serisi, aynı delik için 6200'den daha küçük bir dış çapa sahiptir ancak 6800'den daha geniş bir kesite sahiptir. 6200 çapının çok büyük olduğu ve 6800 değerinin yetersiz olduğu muhafazalara uygundur.

C3 gümrükleme versiyonları stokta tutuluyor mu?

C3, ortak boyutlar için yarı mamul stokta taşınır ve sipariş aşamasında satır başına onaylanır. CN, tam boyutlu kullanılabilirlik için varsayılan sınıf olmaya devam ediyor.

Açık ve mühürlü çeşitler birlikte gönderilebilir mi?

Evet. Açık, ZZ ve 2RS sınır boyutlarını paylaştığından birden fazla sızdırmazlık konfigürasyonu tek bir satın alma siparişinde birleştirilir ve teknik özellikler sayfasında onaylanır.

Poliamid ve çelik kafes seçimini ne belirler?

Poliamid sıcaklık tavanı içindeki daha düşük gürültü konumlarını kapsarken, çelik daha yüksek sıcaklık ve şok koşullarını kapsar. Değişiklikler öncelikle uygulama parametrelerine göre incelenir.

Depo ve hat notları

Paketaging integrity Hat tarafında sorun çıkana kadar korozyon önleyici sargıları kapalı tutun. Açık ambalaj, sıcaklık döngüsü sırasında nemi çeker.

Takma yönüne basın Girişim altındaki halkaya kuvvet uygulayın. Bilya setinin içinden geçen yük, çalışma sesi olarak yüzeye çıkan çentikler bırakır.

delik condition Takmadan önce yuvarlaklığı ve yüzey kaplamasını doğrulayın. Talaşlar ve çapaklar etkin girişimi bozar ve ömrünü kısaltır.

Açık varyant gres Baz yağın viskozitesini hıza ve sıcaklığa göre eşleştirin. Mühürlü modeller ekstra bir adım gerekmeden önceden doldurulmuş olarak gelir.

Rulman Tanımı	Boyut (mm)				Temel yük değerleri (kN)		Hız değerleri (rpm)		Ağırlık
Rulman Tanımı	d	D	B	rs dk	CR	Kor	Gres	Yağ	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
