Özelleştirilmiş 1600 Serisi Derin oluk top yatağı Üretici, Fabrika

1600 Serisi

1600 Serisi Sabit Bilyalı Rulman, yaygın olarak kullanılan bir rulmandır. Düşük sürtünme direnci ve yüksek hız özelliklerine sahiptir ve radyal yüke veya birleşik radyal ve eksenel yüke dayanabilir. Bu rulman serisi bir dış bilezik, bir iç bilezik, bir dizi çelik bilya ve bir dizi kafesten oluşur. İç çapları 25mm’den 100mm’ye kadar değişen 16011, 16012 gibi çeşitli modelleri mevcut olup, dış çapları ve kalınlıkları da farklılık göstermektedir. Mükemmel performansı ve geniş uygulama yelpazesi nedeniyle 1600 serisi sabit bilyalı rulmanlar makine, otomobil, asansör ve diğer endüstrilerde önemli bir rol oynamaktadır.

Sorgu Gönder

Ürün tanıtımı

1600 Serisi sabit bilyalı rulmanlar, aynı deliğe sahip standart hafif kesitli rulmanlara göre daha yüksek radyal yük kapasitesi ve daha iyi şaft stabilitesi sağlayan ekstra geniş kesitli bir tasarım kullanır. Delik çapları 10 mm ila 50 mm, dış çaplar 26 mm ila 80 mm ve genişlikler 8 mm ila 18 mm arasındadır; bu da serinin yük marjının kompaktlıktan daha önemli olduğu muhafazalara sığmasına olanak tanır. Üretim ISO 15 sınır boyutlarına uygundur. Preslenmiş çelik kafesler standart olup, düşük gürültülü konumlar için poliamid kafesler sunulmaktadır. CN, C3 ve C4 gümrükleme sınıfları sipariş aşamasında seçilebilir ve açık, ZZ ve 2RS sızdırmazlık çeşitleri aynı sınır platformunu paylaşır. Her parti boyutsal inceleme raporları ve malzeme sertifikalarıyla birlikte gönderilir.

Ekstra geniş bölüm

Daha geniş halkalar, delik boyutlarını değiştirmeden korurken radyal kapasiteyi artırır ve sürekli yük altında şaft stabilitesini artırır.

Tek sınır platformu

Açık, ZZ ve 2RS çeşitlerinin yanı sıra boşluk sınıfları da aynı boyutları paylaştığından, bir parça ailesi birden fazla montaj hattını kapsar.

Kilitli parti parametreleri

Süreç ayarları çalıştırma başına sabitlenir ve yinelenen satın alma siparişlerinde çalışma doğruluğu kararlaştırılan tolerans aralıkları dahilinde tutulur.

Denetim paketi

Parti kayıtları, boyut raporları ve malzeme sertifikaları, gelen kontroller ve denetimler için her gönderiyle birlikte seyahat eder.

Sipariş referansı

Delik çapı 10 mm - 50 mm

Dış çap 26 mm - 80 mm

Genişlik 8 mm - 18 mm

Dinamik yük derecesi 7,0 kN - 30,0 kN

Statik yük derecesi 3,8 kN - 18,5 kN

Kafes seçenekleri Preslenmiş çelik / poliamid

Gümrükleme sınıfları CN / C3 / C4

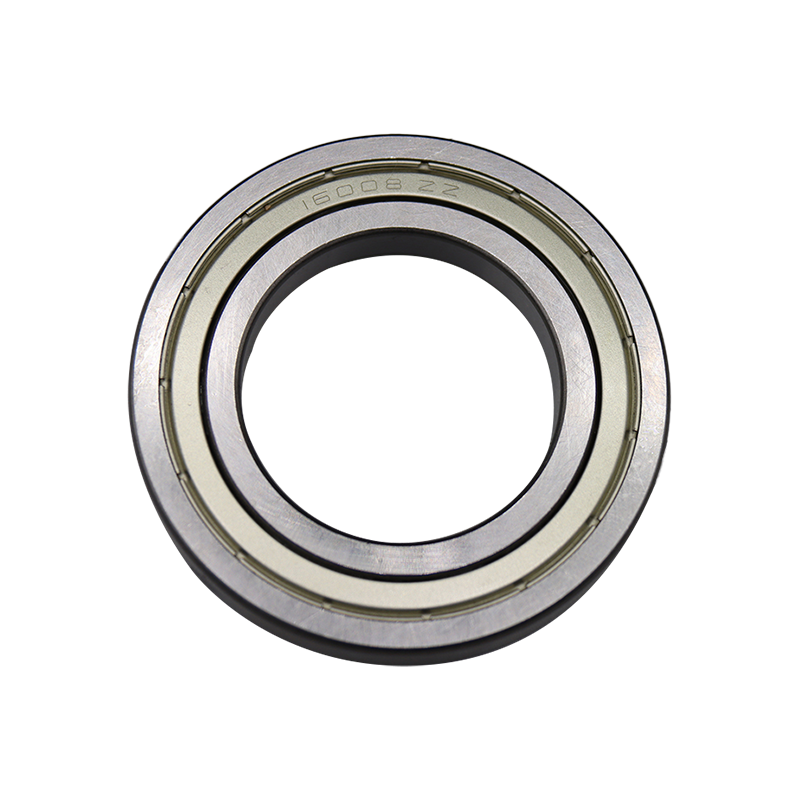

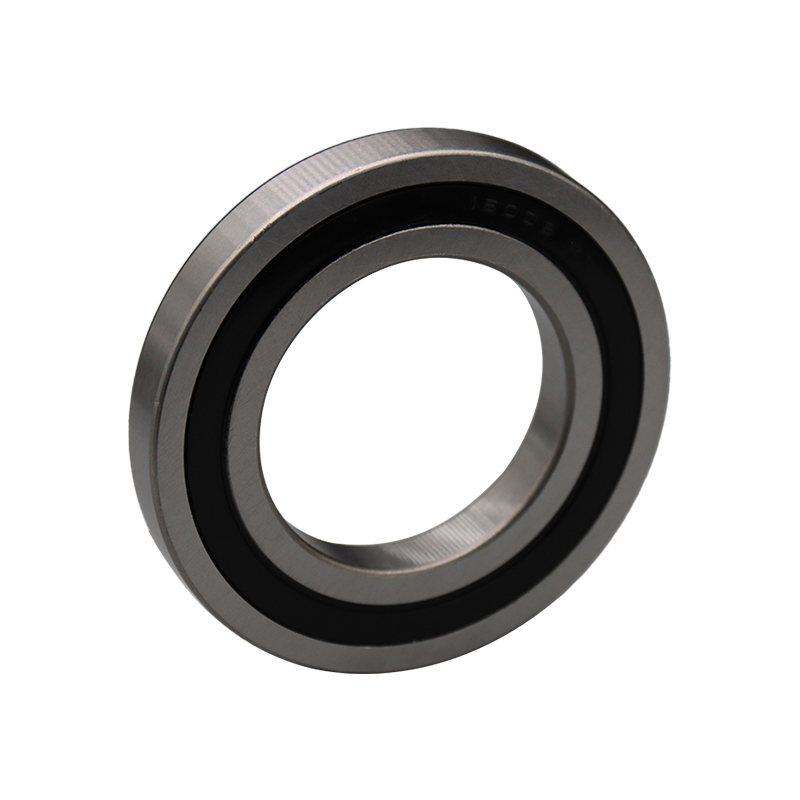

Sızdırmazlık çeşitleri Açık / ZZ / 2RS

Hassas seçenekler P0 / P6

Ambalaj Endüstriyel karton / toplu tepsi

Serinin belirtildiği yer

Endüstriyel pompalar

Ek radyal marj gerektiren santrifüj ve pozitif deplasmanlı pompalarda mil desteği.

Dişli redüktörler

Sınırlı muhafaza alanına sahip hafif ve orta redüksiyon ünitelerindeki giriş ve çıkış mili yatakları.

Elektrik motorları

Daha geniş bölümün sürekli yük altında stabiliteyi arttırdığı rotor desteği.

Konveyör sistemleri

Orta düzeyde radyal gereksinimlere sahip malzeme taşıma ekipmanlarındaki makaralı uç yatakları.

Tarım makineleri

Toza ve mevsimsel sıcaklık dalgalanmalarına maruz kalan ekipmanlardaki tahrik ve rölanti konumları.

Tekstil ekipmanları

Sürekli olarak sabit hızda çalışan işleme makinelerindeki silindir desteği.

Alıcı soruları

1600 serisi 6200 serisiyle nasıl karşılaştırılır?

1600 serisi, aynı delikte 6200 serisinden daha geniş bir kesite sahiptir ve daha fazla radyal kapasite ve daha iyi şaft stabilitesi sağlar. Seçim, sınırlayıcı faktörün konut alanı mı yoksa yük marjı mı olduğuna bağlıdır.

C3 gümrükleme versiyonları hazır mı?

C3 gümrüklemesi, ortak boyutlar için yarı mamul stokta tutulur ve sipariş aşamasında ürün başına onaylanır. CN, tam boyutlu kullanılabilirlik için varsayılan sınıf olmaya devam ediyor.

Farklı sızdırmazlık çeşitleri tek bir siparişte birleştirilebilir mi?

Evet. Açık, ZZ ve 2RS çeşitleri sınır boyutlarını paylaşır, böylece bir satın alma siparişinde birden fazla sızdırmazlık konfigürasyonu görünebilir ve teknik özellikler sayfasında onaylanır.

Toplu gönderilere hangi belgeler eşlik eder?

Toplu gönderiler parti numarası kayıtlarını, boyutsal inceleme raporlarını ve malzeme sertifikalarını içerir. Gelen muayene için gerekli ekstra belgeler sipariş onayında düzenlenebilir.

Depo ve hat notları

Ambalaj integrity

Hat tarafında sorun çıkana kadar korozyon önleyici sargıları kapalı tutun. Açık ambalaj, sıcaklık döngüsü sırasında nemi çeker ve gelen incelemede başarısız olunacak lekeler bırakır.

Takma yönüne basın

Girişim altındaki halkaya kuvvet uygulayın. Bilya setinden geçen yük, montaj çalışma hızına ulaştığında çalışma gürültüsü olarak yüzeye çıkan çentikler bırakır.

Delik durumu kontrolü

Takmadan önce yuvarlaklığı ve yüzey kaplamasını doğrulayın. Talaşlar ve çapaklar etkili girişimi değiştirir ve sürekli çalışma pozisyonlarında kullanım ömrünü kısaltır.

Açık varyant yağlama

Gres baz yağının viskozitesini hıza ve sıcaklığa göre ayarlayın. Yalıtımlı modeller önceden doldurulmuş olarak gelir ve montaj öncesi yağlama adımı gerektirmez.

1600 serisi ekstra geniş endüstriyel tedarik programı toplu izlenebilirlik

Rulman Tanımı	Boyut (mm)				Temel yük değerleri (kN)		Hız değerleri (rpm)		Ağırlık
Rulman Tanımı	d	D	B	rs dk	CR	Kor	Gres	Yağ	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
