SQD serisi bilyalı mafsal ucu uçlu, havacılık, otomobil ve endüstriyel ekipmanlarda yaygın olarak kullanılan yüksek performanslı bir mekanik bağlantı bileşenidir. Yıpranmaya dayanıklı malzemelerden yapılmıştır, mükemmel korozyon direncine ve yorgunluk direncine sahiptirler ve yüksek yükler ve aşırı ortamlar altında stabil çalışma performansını koruyabilirler. SQD serisinin tasarım özellikleri arasında esnek dönme özellikleri ve kurulumu kolay yapıları içerir ve bu da çeşitli uygulamalarda etkili bir şekilde güç taşımasına ve iletmelerine olanak tanır. Bu top eklem tasarımı, farklı spor ihtiyaçlarını karşılamak için birden fazla yönde serbest hareket sağlar. Buna ek olarak, SQD Serisi ürünleri, farklı ekipmanların ihtiyaçlarını karşılamak için çok çeşitli boyutlarda gelir ve sistemin genel güvenilirliği ve servis ömrünü sağlar. Robotik, hidrolik sistemlerde veya diğer mekanik cihazlarda olsun, SQD serisi bilyalı eklem çubuğu uç yatakları, verimli ve kararlı çalışma sağlamak için temel bileşenlerdir. .
Ürün Parametreleri

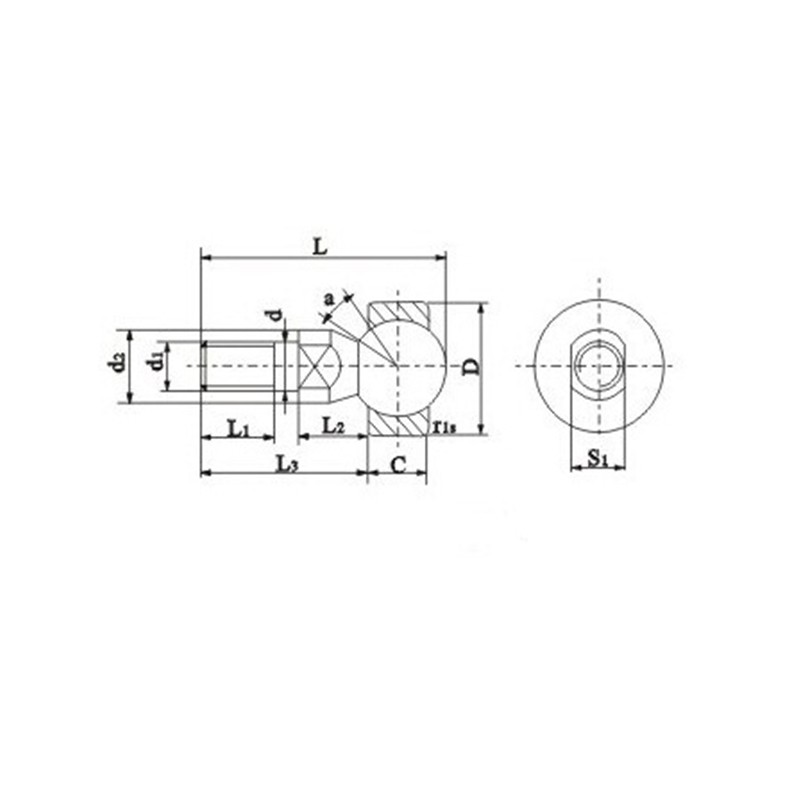

| Belirleme | Boyutlar （mm） | Statik Yük Değerlendirmeleri (KN) | Ağırlık (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | L1 | L2 | L3 | L | S1 | C | D | Rs | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1.25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1.25 | 17 | 17 | 15.1 | 38.1 | 55.1 | Ki | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1.5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
