SQ ...- RS Serisi Balo eklem rulmanları, mekanik ekipman ve otomasyon sistemlerinde yaygın olarak kullanılan yüksek performanslı bağlantı elemanlarıdır. Bu bilyalı eklem tasarımı, iyi rotasyonel ve salınım performansı sağlamak için tasarlanmıştır ve yüklere birden fazla yöne dayanabilir. SQ ...- RS serisi rulmanlar yüksek mukavemetli malzemelerden yapılmıştır ve mükemmel aşınma direncine ve korozyon direncine sahiptir, bu da zorlu ortamlarda uzun süreli kararlı çalışma sağlar. Küresel tasarımı daha geniş bir hareket aralığına izin verir ve çeşitli spor ekipmanlarında, endüstriyel makinelerde ve otomotiv alanlarında kullanıma uygundur. Hassas işleme yoluyla, SQ ...- RS serisi ürünleri, sistemin genel verimliliğini ve güvenilirliğini artırmaya yardımcı olan yüksek hassasiyetli uyum ve düşük sürtünme özellikleri sağlar. .

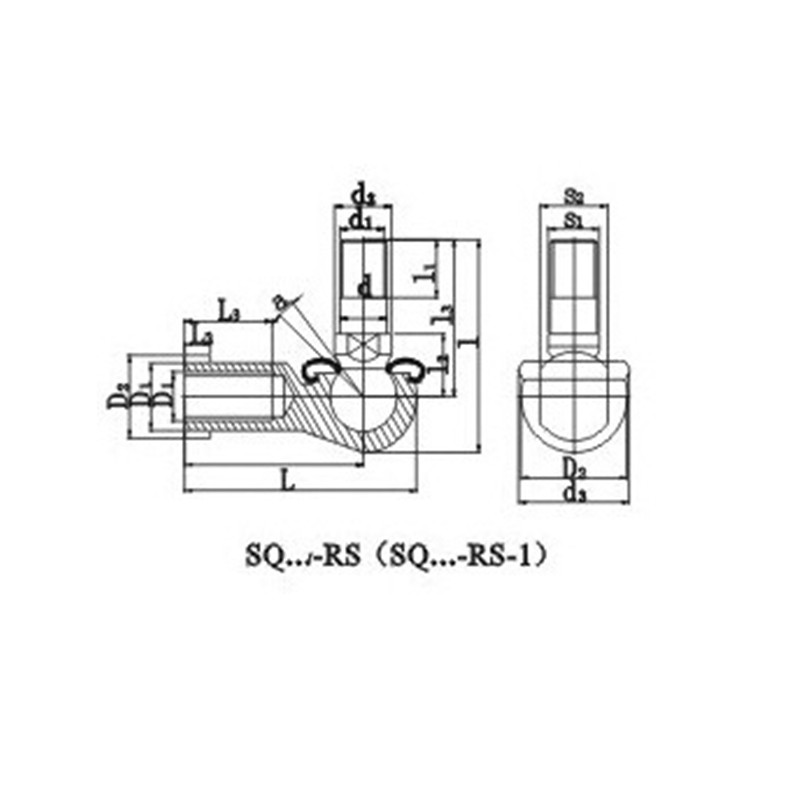

Ürün Parametreleri
| BeLirleme | Boyutlar （mm） | Statik Yük Değerlendirmeleri (KN) | Ağırlık (kg) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | l | L1 | L2 | L3 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α ° ≈ | |||
| SQ6-RS | M6 | 10 | 20 | 35.5 | 11 | 11 | 26 | 8 | 40 | 30.5 | 5 | 14 | 10 | 13 | 19 | 11 | 25 | 3.s | 0.039 |
| SQ8-RS | M8 | 12 | 24 | 42.5 | 12 | 14 | 31 | 10 | 48 | 36.5 | 5 | 17 | 12.5 | 16 | 23 | 14 | 25 | 6.6 | 0.068 |
| SQ10-RS | M10 × 1.25 | 14 | 30 | 50.5 | 15 | 17 | 37 | 11 | 57 | 43.5 | 6.5 | 21 | 15 | 19 | 27 | 17 | 25 | 10 | 0.112 |
| SQ12-RS | M12 × 1.25 | 17 | 32 | 57.5 | 17 | 19 | 42 | 15 | 66 | 50.5 | 6.5 | 25 | 17.5 | 22 | 31 | 19 | 25 | 16 | 0.164 |
| SQ14-RS | M14 × 1.5 | 19 | 38 | 73.5 | 22 | 21.5 | 56 | 17 | 75 | 57.5 | 8 | 26 | 20 | 25 | 35 | 22 | 25 | 19 | 0.254 |
| SQ16-RS | M16 × 1.5 | 22 | 44 | 79.5 | 23 | 23.5 | 60 | 19 | 84 | 64.5 | 8 | 32 | 22 | 27 | 39 | 22 | 20 | 26 | 0.336 |
| SQ18-RS | M18 × 1.5 | 23 | 45 | 90 | 25 | 26.5 | 68 | 20 | 93 | 71 | 10 | 34 | 25 | 31 | 44 | 27 | 20 | 33 | 0.464 |
| SQ20-RS | M20 × 1.5 | 27 | 50 | 90 | 25 | 27 | 68 | 24 | 99 | 77 | 10 | 35 | 27.5 | 34 | 44 | 30 | 20 | 45 | 0.538 |
| SQ22-RS | M22 × 1.5 | 27 | 52 | 95 | 26 | 28 | 70 | 24 | 109 | 84 | 12 | 41 | 30 | 37 | 50 | 32 | 16 | 48 | 0.713 |
