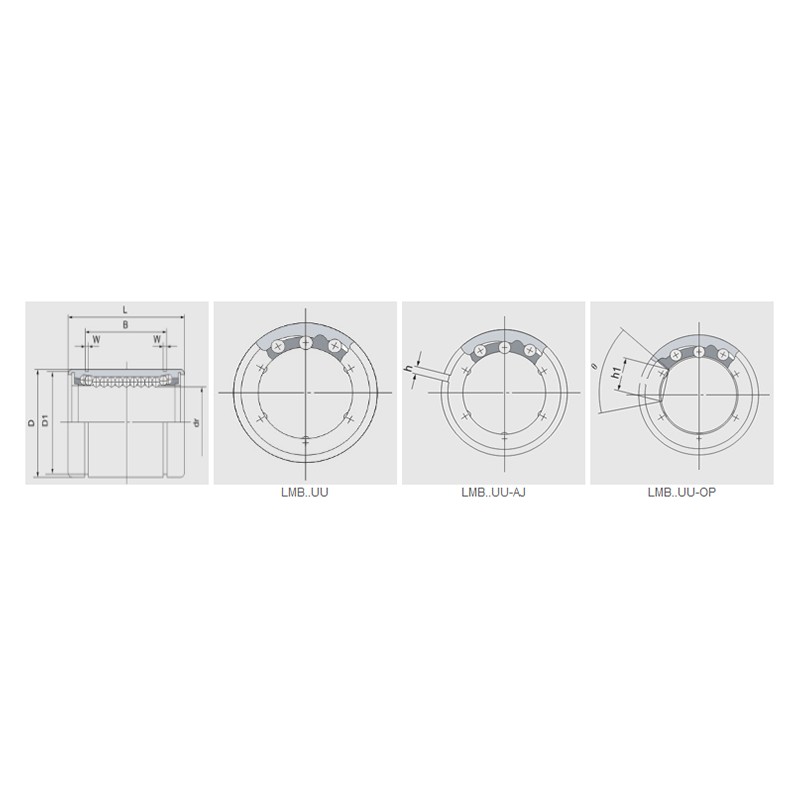

LMB ... UU..AJ Serisi ayarlanabilir doğrusal bilyalı rulmanlar, mekanik ekipman ve otomasyon sistemlerinde yaygın olarak kullanılan yüksek hassasiyetli, yüksek yük kapasiteli hareket bileşenleridir. Bu ürün serisi, kullanıcıların boşluğu gerçek ihtiyaçlara göre doğru bir şekilde ayarlamasına olanak tanıyarak ayarlanabilir bir şekilde tasarlanmıştır, böylece operasyonun pürüzsüzlüğünü ve doğruluğunu artırır. Özel çift conta yapısı, rulmanın servis ömrünü uzatarak gres sızıntısını ve dış kontaminasyonu etkili bir şekilde önler. LMB ... UU..AJ serisi ayrıca düşük sürtünme direncine sahiptir, bu da daha yüksek çalışma hızları sağlar ve genel iş verimliliğini artırır. Ek olarak, rulmanın iç ve dış halkaları, sert çalışma koşullarında stabilite ve dayanıklılık sağlamak için yüksek mukavemetli malzemelerden yapılmıştır. .
Ürün Parametreleri
| Reçine tutucu | Nominal şaft çapı | dr. | Büyük boyutlar ve tolerans | Eksantriklik | Radyal boşluk (maks) | Temel Yük Derecesi (KN) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB… UU | Top devresi | Ağırlık (kg) | LMB… UU-AJ | Top devresi | Ağırlık | LMB… uu-op | Top devresi | Ağırlık (kg) | İnç | mm | İnç | mm | Hassasiyet (inç) | Hassasiyet (μm) | Yüksek (inç) | Yüksek (μm) | D (inç/mm) | D Tolerans （inç） | D Tolerans （(μm） | L (inç/mm) | L Tolerans (inç) | L Tolerans (μm) | B (inç/mm) | B Tolerans (inç) | B Tolerans (μm) | W (inç/mm) | D1 (inç/mm) | H (inç/mm) | H1 (inç/mm) | θ | Kesinlik | Yüksek | Dinamik | Statik | |
| LMB4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | - | - | - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12.700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0.992 | .4687/11.906 | .04/1 | - | - | .0003/8 | .0005/12 | -.0001/-3 | 206 | 265 |
| Lmb6uu | 4 | 14 | Lmb6uu-aj | 4 | 13.5 | - | - | - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0.992 | .5880/14.935 | .04/1 | - | - | .0003/8 | .0005/12 | -.0001/-3 | 225 | 314 |
| Lmb8uu | 4 | 37 | LMB8UU-AJ | 4 | 36.5 | LMB8UU-OP | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -.0001/-3 | 510 | 784 |
| LMB10UU | 4 | 76 | LMB10UU-AJ | 4 | 74 | LMB10UU-OP | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1.5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -.0001/AH15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | LMB12UU-AJ | 5 | 93 | LMB12UU-OP | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31.750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -.0002/AH15-4 | 862 | 1370 |
| Lmb16uu | 6 | 200 | LMB16UU-AJ | 6 | 198 | Lmb16uu-op | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39.688/1.5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44.57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -.0002/AH15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-AJ | 6 | 430 | LMB20UU-OP | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50.800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50.92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 1570 | 2740 |
| LMB24UU | 6 | 670 | LMB24UU-AJ | 6 | 660 | LMB24UU-OP | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60.325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 2180 | 4020 |
| LMB32UU | 6 | 1140 | LMB32UU-AJ | 1120 | 1 | LMB32UU-OP | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1.0/25.40 | 50 ° | .0007/17 | .0010/25 | -.0005-13 | 3820 | 7940 |
