İğne Silindir Yatağı: Tasarım ve Uygulamalar

İğne Silindir Yatakları kompakt bir tasarımda yüksek yük taşıma kapasiteleri ile bilinen özel bir makaralı rulo türüdür. Yüksek uzunluktan çapa oranına sahip uzun, ince silindirik silindirler (iğneler) kullanırlar, bu da onları sınırlı radyal boşluğa sahip uygulamalar için ideal hale getirir. Bu makale, diğer yatak tipleriyle performans karşılaştırmaları da dahil olmak üzere iğne yataklarının kullanımını ve iğne taşıma tasarımının temel yönlerini araştırmaktadır.

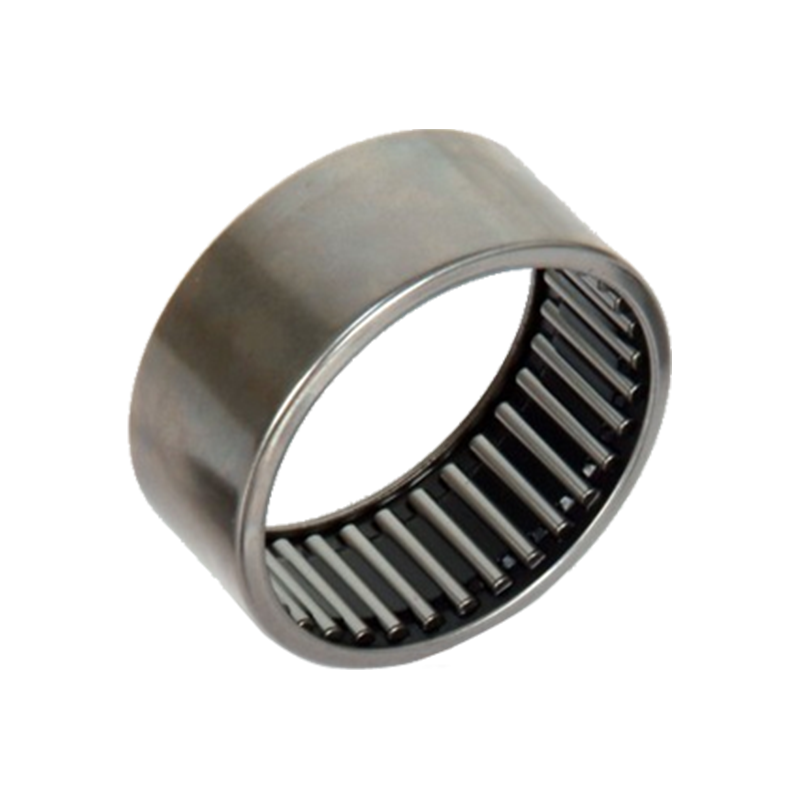

BK Serisi İğne Silindir Yatağı

İğne taşıma kullanımı

İğne silindir yatakları, alan kısıtlamalarının ve yüksek yük gereksinimlerinin kritik olduğu endüstrilerde yaygın olarak kullanılmaktadır. Bazı yaygın uygulamalar şunları içerir:

Otomotiv şanzımanları: Dikişli alanlarda yüksek radyal yükleri işleme yetenekleri nedeniyle dişli kutularında, debriyaj düzeneklerinde ve diferansiyel sistemlerde kullanılır.

Havacılık ve Savunma: Dayanıklılık ve hafif özellikleri için uçak motorlarında, iniş ekipmanlarında ve rotor sistemlerinde kullanılır.

Endüstriyel Makineler: Hassasiyet ve kompaktlığın gerekli olduğu baskı, tekstil makineleri ve robotiklerde bulunur.

Tıbbi ekipman: Düzgün çalışma ve güvenilirlikleri nedeniyle görüntüleme cihazlarında ve cerrahi araçlarda kullanılır.

Performans Karşılaştırması: İğne Rulmanları ve Bilyalı Yataklar

İğne yatakları, yük kapasitesi ve boşluk verimliliğinde bilyalı rulmanlardan daha iyi performans gösterir, ancak yüksek hızlı uygulamalar için daha az uygundur.

İğne Yatak Tasarımı

İğne silindir yataklarının tasarımı, alanı en aza indirirken yük kapasitesini en üst düzeye çıkarmaya odaklanır. Temel tasarım hususları şunları içerir:

1. Roller geometrisi
İğne silindirleri, daha yüksek yük dağılımına izin veren çaplarının 3-10 katına sahiptir.
Hassas öğütme, stres konsantrasyonlarını azaltarak yarış yollarıyla tek tip temas sağlar.

2. Kafes ve Yarış Pisti Yapılandırmaları
Çizilmiş fincan iğne yatakları: Hafif uygulamalar için ideal olan ince bir dış halkaya sahiptir.
İşlenmiş halka iğne yatakları: Ağır hizmet kullanım için katı iç/dış halkalara sahip olun.

Kafes ve tam tamamlayıcı:
Kafesli tasarımlar sürtünmeyi azaltır ve daha yüksek hızlara izin verir.
Tam tamamlama tasarımları (kafes yok) yük kapasitesini en üst düzeye çıkarır, ancak hızı sınırlar.

3. Malzeme seçimi
Standart: Genel uygulamalar için krom çelik (SAE 52100).
Yüksek performanslı: Aşındırıcı veya aşırı sıcaklık ortamları için seramik veya paslanmaz çelik.

4. Yağlama ve sızdırmazlık
Gres veya yağ yağlaması aşınmayı azaltmak için kritiktir.
Entegre contalar veya kalkanlar zorlu ortamlarda kontaminasyonu önler.
