UCFL Serisi

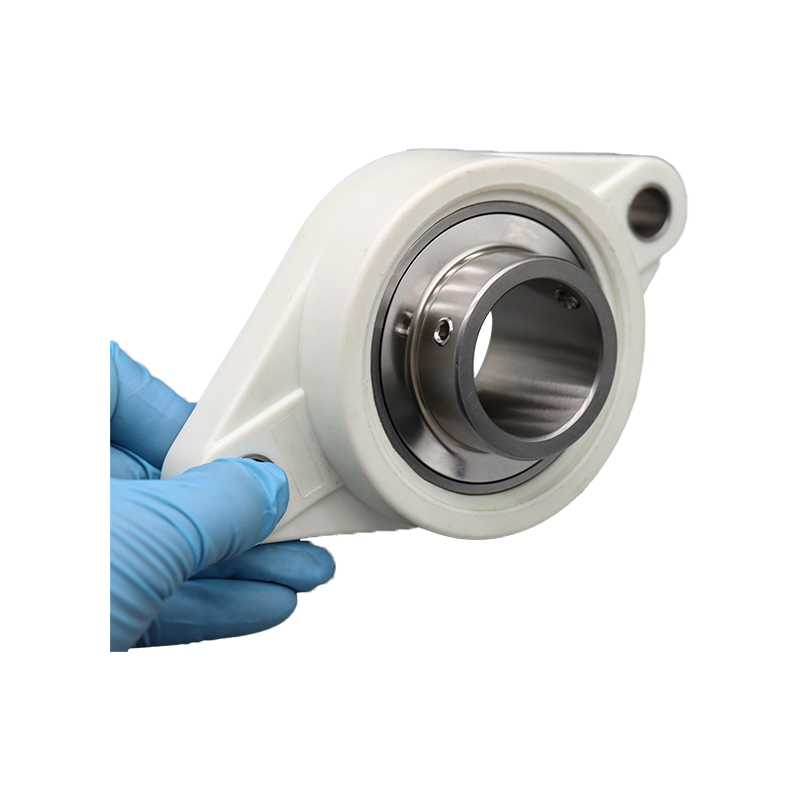

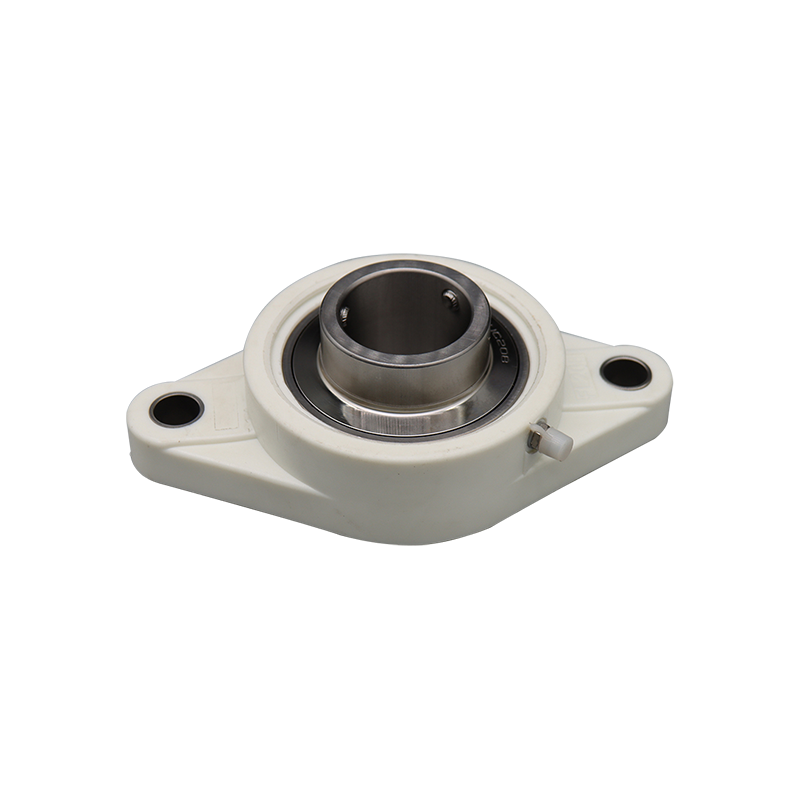

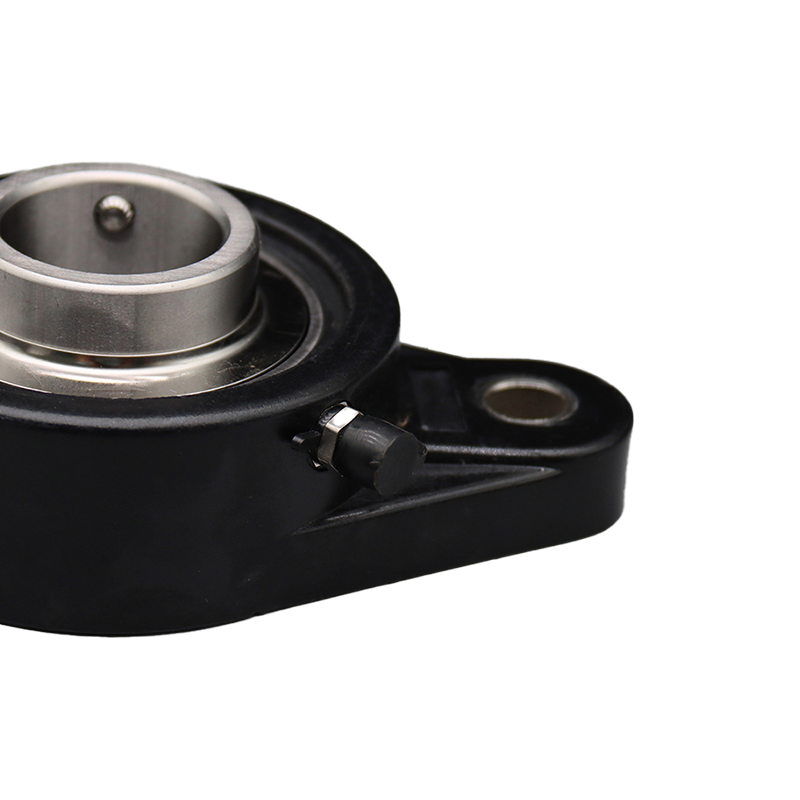

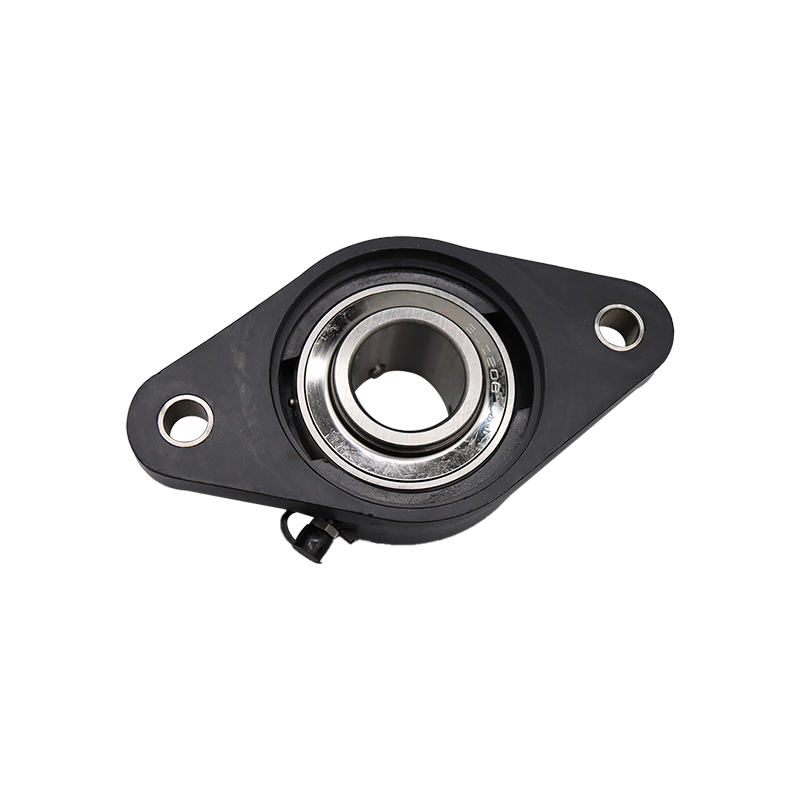

UCFL Serisi Yastık Blok Rulmanlar - Çift Cıvata Flanş Konfigürasyonu

UCFL Serisi yastık blok yatakları, hizalama uyumu ve sağlam montaj gerektiren uygulamalar için tasarlanmış, dökme demir bir mahfazaya ve yatak ek parçası üzerinde küresel bir dış halkaya sahiptir. UCFL serisi, kompakt bir form faktöründe stabilite ve yük dağılımı sağlayan çift cıvatalı flanş konfigürasyonunu içerir. Rulman ek parçası mahfazanın içine bir ayar vidası kilidi ile sabitlenir. Bu ürün endüstriyel standartları karşılayacak şekilde tasarlanmıştır ve güç iletim sistemleri için güvenilir bir çözüm sunar.

Ürün Özellikleri

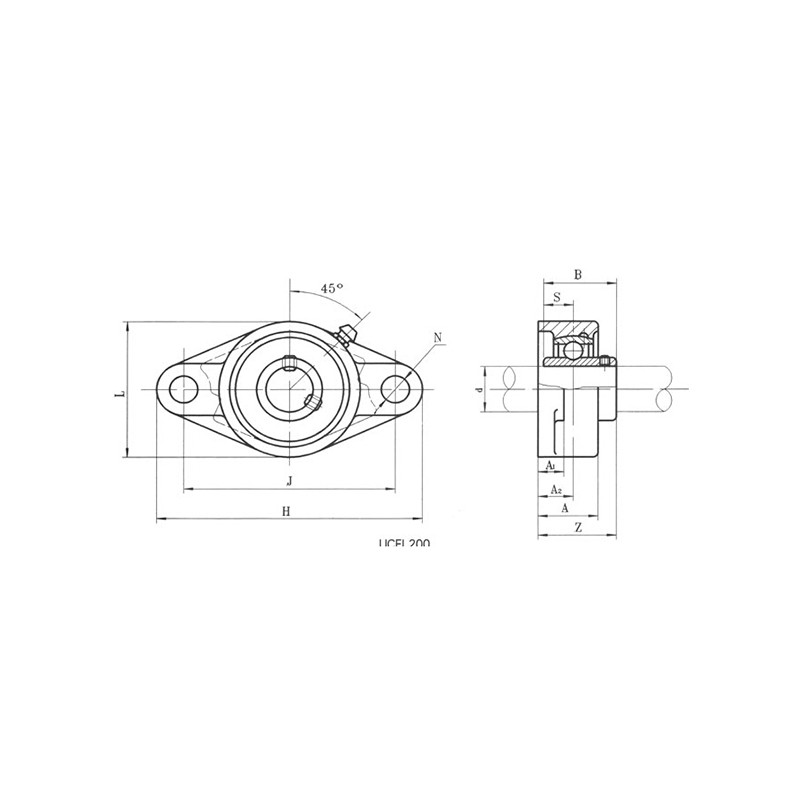

• Çift Cıvatalı Flanş Muhafazası: UCFL mahfazası yüksek dereceli demirden dökülür ve yapısal bütünlük ve yük altında deformasyona karşı direnç sağlar. İki cıvatalı montaj deseni, ekipman çerçevelerine güvenli ve basit kurulumu kolaylaştırır.
• Küresel Dış Halka: Rulman ek parçası, montaj sırasında şaftın ilk yanlış hizalanmasına izin veren küresel bir dış çapa sahiptir. Bu özellik, performanstan ödün vermeden 2°'ye kadar statik açısal yanlış hizalamayı barındırır.
• Set Mürettebat Kilitleme Mekanizması: Rulmanın iç halkası, 120° açıyla konumlandırılmış iki ayar vidası kullanılarak mile sabitlenir. Bu kilitleme yöntemi, şaft üzerinde sıkı bir kavrama sağlayarak kaymayı önler ve operasyonel yükler altında eşmerkezliliği korur.
• Önceden Yağlanmış ve Mühürlü: Her yatak, hemen kullanım için standart bir gres ile önceden yağlanır ve kontaminasyon girişini önlemek ve yağlayıcıyı tutmak için temas contaları ile donatılmıştır, çeşitli çalışma ortamlarında servis ömrünü uzatır.

Uygulama Alanları

Bu ürün aşağıdaki mekanik sistem ve ekipmanlarda kullanıma yönelik teknik bir bileşendir:

• Konveyör sistemleri ve malzeme taşıma ekipmanları.
• Toprak işleme ve hasat aletleri de dahil olmak üzere tarım makineleri.
• Paketleme ve şişeleme hatları.
• Tekstil imalat makineleri.
• HVAC fanlar ve endüstriyel üfleyiciler.

Ortak Tedarik Sorgulamaları

1. UCFL ve UCF yastık blok yatakları arasındaki fark nedir ve birini diğerine ne zaman seçmeliyim?

Birincil fark montaj konfigürasyonudur. The UCFL serisi i̇ki cıvatalı, eliptik bir flanş yuvasına sahipken, UCF serisi dört cıvatalı, kare bir flanş yuvası kullanır. UCFL tipik olarak dikey yüzeyler veya makine çerçeveleri gibi montaj alanının kısıtlı olduğu veya iki cıvatalı desenin yük gereksinimleri için yeterli olduğu uygulamalarda kullanılır. Tersine, UCF serisi, dört cıvatalı deseni nedeniyle daha kararlı, daha yüksek yük kapasiteli bir montaj sağlar. Seçim, tasarımınızın özel yük gereksinimlerine ve mevcut montaj alanına göre yapılmalıdır. Ayrıntılı bir yük analizi için teknik destek ekibimiz uygun seri ve rulman boyutunun seçilmesine yardımcı olabilir.

2. Milim için doğru yatak boyutunu nasıl belirlerim ve yanlış hizalama veya titreşim nedeniyle erken arızayı nasıl önlerim?

Doğru yatak boyutunun, özellikle de delik çapının (ID) seçilmesi, mile uygun şekilde oturmasını sağlamak için kritik öneme sahiptir. Bu, rulman sürünmesi veya şaft hasarı gibi yaygın sorunları önler. Yanlış hizalamadan kaynaklanan erken arıza, UCFL yatağının küçük başlangıç statik yanlış hizalamasını karşılayan küresel dış halkası tarafından hafifletilir. Bununla birlikte, rulmanın tasarım kapasitesinin ötesinde aşırı dinamik yanlış hizalama veya titreşim, servis ömrünün azalmasına neden olabilir. Bunu önlemek için uygulamanın gerçek yükünü, çalışma hızını ve sıcaklığını hesaplayın. Ayrıca şaft toleransının ve mahfaza deliğinin belirtilen sınırlar içinde olduğunu da doğrulamalısınız. Karmaşık uygulamalar için veya hesaplamalarınızı doğrulamak için rulmanın yük derecelendirme tablolarına bakın veya uygulama mühendislerimizden birine danışmayı talep edin.
