SQG serisi bilyalı mafsal ucu uçlu, çeşitli endüstriyel ve mekanik ekipmanlarda yaygın olarak kullanılan yüksek performanslı bir mekanik bağlantı bileşenidir. Yüksek kaliteli malzemelerden yapılmış, bu yatak mükemmel aşınma ve korozyon direncine sahiptir ve normal olarak aşırı koşullar altında çalışabilir. SQG serisinin tasarımı, döndürme, salınım ve eksenel hareket gibi çeşitli hareket formları için uygun mükemmel yük taşıma kapasitesi ve esnek hareket aralığı sağlar. Ek olarak, bilyalı eklemin yapısı sürtünmeyi etkili bir şekilde azaltabilir ve iletim verimliliğini artırabilir. SQG Serisi Ball Mafsal Çubuk Uç Yatakları, otomobillerde, havacılık, makine üretiminde ve diğer alanlarda yaygın olarak kullanılır ve mekanik sistemlerin stabilitesini ve güvenilirliğini sağlamak için temel bileşenlerdir. .
Ürün Parametreleri

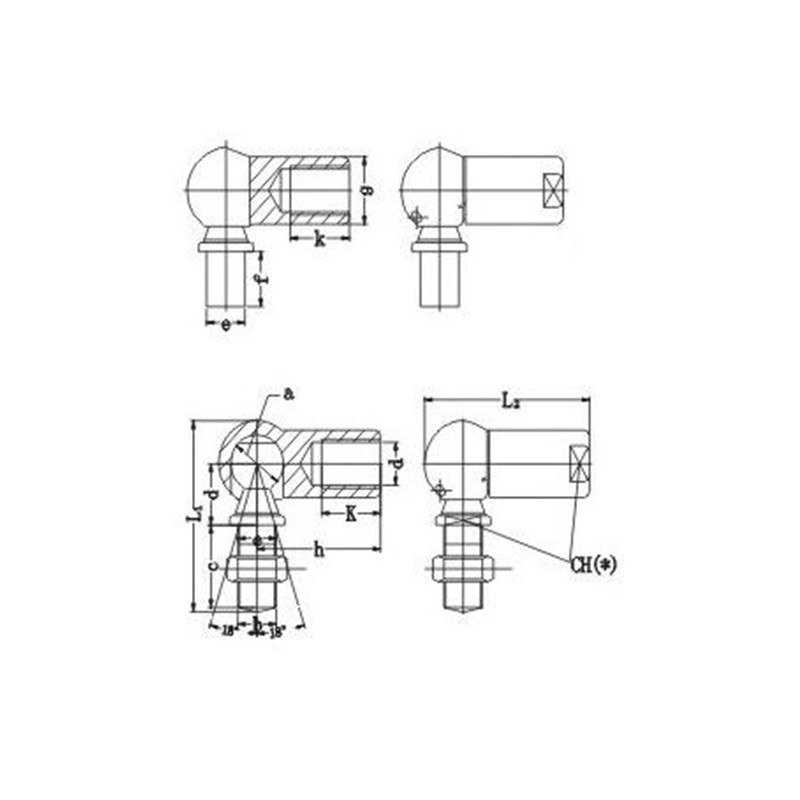

Belirleme | Boyutlar (mm) | Statik Yük Değerlendirmeleri (KN) | Ağırlık (kg) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D1 | D2 | D3 | L1 | L2 | L3 | S | L1 | D1 | D3 | α ° ≈ | |||
SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
SQG8 | Bay | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
SQG14 | M14 × 1.5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
SQG14/B5 | M14 × 2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
