Çift Sıralı Açısal Kontak Top Yatakları: Tasarım, Uygulamalar ve Seçim Kılavuzu

Anlayışlı Çift sıra açısal temas top rulmanları ve onların benzersiz avantajları

Çift sıra açısal temas top rulmanları, yüksek hassasiyet ve sertlik sunarken kombine yükleri işlemek için tasarlanmış özel bir yatak kategorisini temsil eder. Tek sıra meslektaşlarının aksine, bu rulmanlar, tipik olarak 25 ° ila 40 ° arasında değişen kontak açıları olan iki sıra bilyaya sahiptir ve bu da önemli radyal yüklerle birlikte her iki yönde de önemli eksenel yükleri sürdürmelerini sağlar.

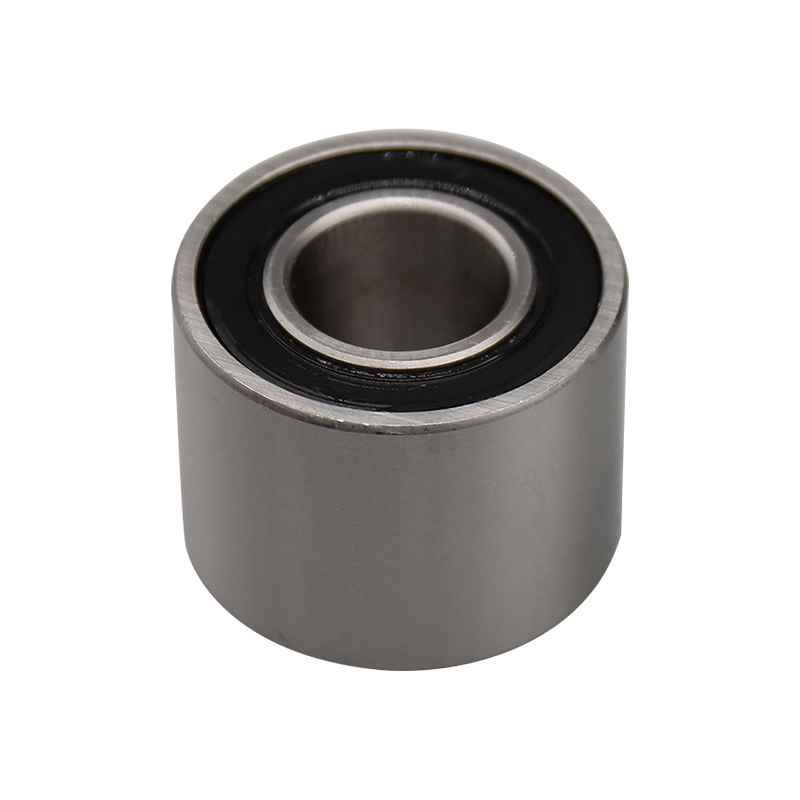

3000A-2RS Serisi Çift Sıralı Açısal Kontak Top Yatakları

Temel yapısal özellikler

Mimarisi Çift sıra açısal temas top rulmanları Üstün performanslarına katkıda bulunan birkaç ayırt edici unsur içerir:

• Arka arkaya veya yüz yüze yapılandırmada düzenlenmiş iki sıra hassas yer topu
• Gelişmiş stabilite için genellikle tek parça iç ve dış halka tasarımı ile üretilmiştir
• Uygulama gereksinimlerine bağlı olarak 25 ° ila 40 ° arasında değişen optimize edilmiş temas açıları
• Uygun top aralığını korumak için sağlam kafes tasarımları (tipik olarak pirinç, çelik veya polimer)
• Minimum sapma gerektiren uygulamalar için önceden yüklenmiş yapılandırmalar mevcut

Performans özellikleri

Karşılaştırırken Çift sıra açısal temas top rulmanları Diğer yatak türlerine göre, çeşitli performans avantajları belirginleşir:

Çift Sıralı Açısal Kontak Top Rulmanları Nasıl Seçilir Belirli uygulamalar için

Uygun olanı seçmek Çift sıra açısal temas top rulmanları Çoklu operasyonel parametrelerin ve çevresel faktörlerin dikkatli bir şekilde değerlendirilmesini gerektirir. Seçim süreci hem acil performans gereksinimlerini hem de uzun vadeli güvenilirlik hususlarını açıklamalıdır.

Yük Analizi ve Yatak Seçimi

Uygun yatak seçimi, uygulanan yüklerin kapsamlı bir analiziyle başlar:

• Radyal yüklerin büyüklüğünü ve yönünü belirleyin
• Her iki yönde eksenel yük bileşenlerini hesaplayın
• Dinamik yük varyasyonlarını ve şok yüklerini düşünün
• Birleşik yük senaryolarını değerlendirin
• Mevcut olabilecek herhangi bir an yükünü hesaplayın

Hız hususları

Operasyonel hız aralığı, taşıma seçimini önemli ölçüde etkiler:

• Üreticinin sınırlayıcı hız derecelendirmelerini referans edin
• Farklı hızlarda yağlama gereksinimlerini düşünün
• Isı üretimini ve yayılma özelliklerini değerlendirin
• Yüksek dönme hızlarında santrifüj kuvvetleri hesaba katmak

Çift Sıralı Açısal Kontak Top Yatak Montajı En İyi Uygulamalar

Uygun kurulum teknikleri, performans ve hizmet ömrünü en üst düzeye çıkarmak için çok önemlidir. Çift sıra açısal temas top rulmanları . Yanlış kurulum erken arızaya, artan gürültüye ve doğruluğa yol açabilir.

Ön Kurulma Hazırlığı

Kurulum işlemine başlamadan önce, birkaç hazırlık adımının tamamlanması gerekir:

• Yatak ve konut boyutlarını ve toleranslarını doğrulayın
• Tüm bileşenleri iyice temizleyin
• Uygun araç ve ekipmanı hazırlayın
• Uygun çalışma ortamı koşullarını sağlayın
• Doğru yağlamaya sahip olun

Montaj prosedürleri

Gerçek montaj işlemi, detaylara dikkat edilmesini gerektirir:

• Kuvvetleri eşit olarak dağıtan uygun presleme araçlarını kullanın
• Sadece monte edilen halkaya kuvvet uygulayın (asla toplardan geçmeyin)
• Kurulum sırasında kesin hizalamayı koruyun
• Monitör paraziti dikkatle uyuyor
• Kurulumdan sonra dönme düzgünlüğünü doğrulayın

Çift sıra açısal temas topu yatağı yağlama yöntemler ve düşünceler

Etkili yağlama, optimal performans ve uzun ömürlülük için gereklidir. Çift sıra açısal temas top rulmanları . Yağlama sistemi sürtünmeyi azaltmalı, ısıyı dağıtmalı, korozyona karşı korumalı ve potansiyel olarak kirletici maddelere karşı sızdırmaz hale getirmelidir.

Yağlayıcı Seçim Kriterleri

Doğru yağlayıcıyı seçmek çeşitli faktörleri değerlendirmeyi içerir:

• Çalışma sıcaklığı aralığı
• Hız Koşulları (DN değeri)
• Yük özellikleri
• Çevre koşulları
• Relamikasyon Gereksinimleri

Yağlama yöntemlerinin karşılaştırılması

Sorun Giderme Ortak Çift Sıralı Açısal İletişim Topu Yatama Sorunları

Uygun seçim ve kurulumla bile, Çift sıra açısal temas top rulmanları çeşitli operasyonel sorunlar yaşayabilir. Semptomların tanınması ve kök nedenlerin tanımlanması etkili problem çözümü için gereklidir.

Ortak başarısızlık modları ve semptomları

Tipik yatak problemleri çeşitli gözlemlenebilir semptomlarla kendini gösterir:

• Anormal gürültü (öğütme, tıklama veya gürleyen sesler)
• Artan titreşim seviyeleri
• Yüksek çalışma sıcaklıkları
• Azaltılmış dönme doğruluğu
• Muayene üzerine görünür aşınma veya hasar

Teşhis yaklaşımı

Sorun giderme için sistematik bir yaklaşım en iyi sonuçları verir:

• Semptomlar göründüğünde çalışma koşullarını belgeleyin
• Yağlama durumunu ve miktarı analiz edin
• Uygun montaj ve hizalama olup olmadığını kontrol edin
• Yük koşullarını taşıyan özelliklere karşı değerlendirin
• Çevresel faktörleri düşünün (kontaminasyon, nem vb.)

Gelişmiş uygulamaları Çift sıra açısal temas top rulmanları Modern makinelerde

Benzersiz yetenekleri Çift sıra açısal temas top rulmanları Hassasiyet, sertlik ve yük kapasitesinin kritik olduğu çeşitli zorlu uygulamalarda vazgeçilmez hale getirin.

Yüksek hassasiyetli makine aleti iğler

Takım tezgahı uygulamalarında, bu rulmanlar şunları sağlar:

• Hassas işleme için olağanüstü dönme doğruluğu
• Kesme kuvvetlerine direnmek için sertlik
• Tutarlı performans için termal stabilite
• Zorlu koşullar altında uzun hizmet ömrü

Robotik ve Otomasyon Sistemleri

Modern robotik sistemler bu rulmanlardan yararlanır:

• Eklemli eklemlerde yer tasarrufu sağlayan kompakt tasarım
• Radyal ve eksenel yüklerin eşzamanlı kullanımı
• Pürüzsüz hareket özellikleri
• Konumsal doğruluk için yüksek sertlik
